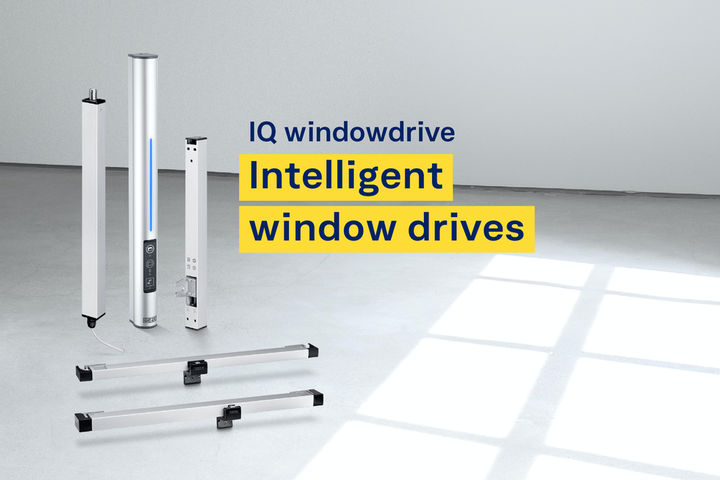

IQ windowdrive – den intelligente vindusmotor-produktfamilien
Fra automatisk ventilasjon til et smart røyk-og varmeavtrekkskonsept: intelligente vindusmotorer fra IQ windowdrive-serien til GEZE tilbyr et bredt spekter av alternativer. Parameterinnstilling, synkronisering og nettverkstilkobling kan alle gjøres individuelt og kobles til nettverk integrert med bygningsstyringsteknikken.. Videre tilbyr de intelligent klembeskyttelse for motordrevne vinduer.
Intelligente vinduer takket være smarte vindusmotorer

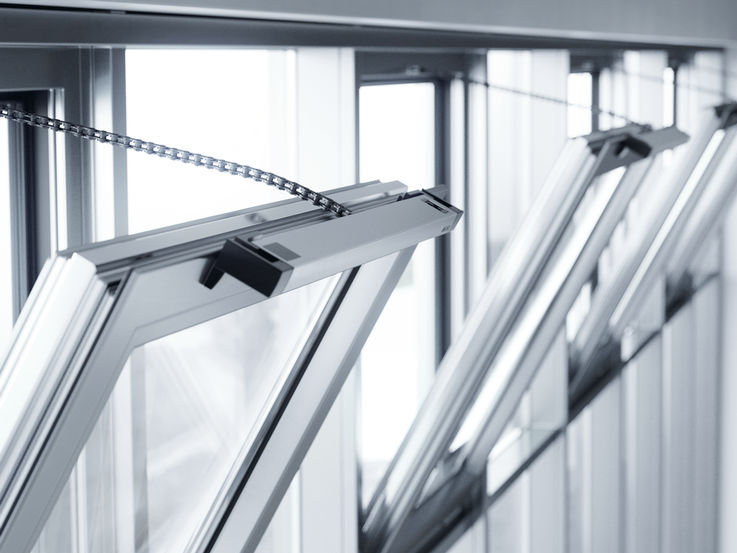

Kjedemotor Powerchain
Når arkitekter og spesialistplanleggere tar for seg ventilasjon eller røyk- og varmeavtrekkskonseptet i løpet av et offentlig byggeprosjekt, oppstår raskt spørsmålet om de riktige vindusmotorene. Bygninger i dag blir stadig mer brukervennlige, energieffektive og generelt "smartere". Som et resultat blir flere komponenter i byggeteknikken automatisert. Vår IQ windowdrive-produktfamilie tilbyr intelligent drivstyring for motordrevne vinduer i bygninger som brukes av mange mennesker. Vindusmotorene sikrer et trygt røyk- og varmeavtrekksanlegg og ventilasjonsdrift, og kan integreres i bygningsstyringsteknikken. De kan brukes til daglig, naturlig, automatisk ventilasjon, samtidig som de gir den nødvendige åpnebredden for røykavtrekk i bygningen i tilfelle brann. For å oppfylle fremtidige spesifikasjoner, tilbyr IQ windowdrive-familien forskjellige typer drivenhet avhengig av installasjonssituasjonen.
Intelligent ventilasjon og trygt røyk- og varmeavtrekkskonsept i ett
Fordi de er i stand til intelligent kommunikasjon med hverandre, er stasjoner fra IQ windowdrive-produktfamilien like egnet for ventilasjons- og røyk- og varmeavtrekkmoduser. Vindusmotorene har forskjellige åpne-og lukkehastigheter avhengig av driftsart.
Automatisk og trygg ventilasjon
I ventilasjons-driftsmodus vil vindusmotorene åpne vinduer etter behov og posisjonere dem nøyaktig. Dette kan for eksempel bety at vinduer på kontorer åpnes så stille at prosessen ikke er hørbar. Vinduene kan for eksempel styres med hjelp av en trykkknapp eller via en automatisk prosess innen bygningsstyringsreknikken.
Pålitelig betjening av røyk- og varmeavtrekksanlegg
Samtidig er vindusmotorer fra IQ windowdrive-familien en viktig del av smart røyk- og varmeavrekksanlegg). I motsetning til ventilasjonsmodus, i tilfelle røykdannelse eller til og med brann, fungerer stasjonene umiddelbart med maksimal hastighet, og åpner vinduene på mindre enn 60 sekunder. Vinduene åpner seg til sin maksimale åpningsvinkel, noe som tillater raskt røykavtrekk fra bygningen.
Vindusmotorene i IQ windowdrive-familien gjør at vinduer kan åpnes og lukkes etter behov med styring ned på millimeter- og sekundnivå for ventilasjon og røyk- og varmeavtrekk.
Dr Dominik Landerer, produktsjef i GEZEIQ windowdriveer: systemløsningen for motordrevne vinduer

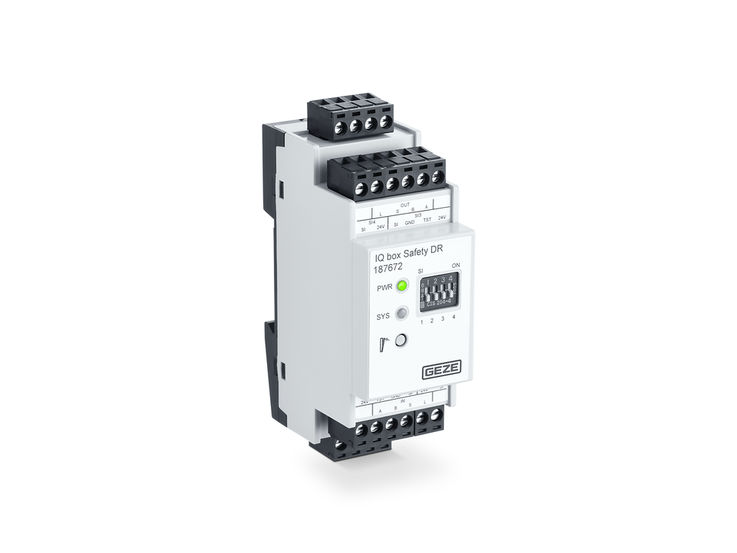

Sikkerhetsmodul for å verne mot de farlige områdene i motordrevet vinduer © GEZE GmbH
Riktig motor for alle typer vinduer
Motorer som brukes på tunge vinduer må være spesielt kraftige. Kjedemotor brukes vanligvis i disse tilfellene – for eksempel Powerchain kjedemotorfra IQ windowdrive-produktfamilien. Slimchain kjedemotor, er derimot et godt valg for mindre vinduer som brukes til ventilasjonsformål. For takvinduer velger planleggere ofte E 250 NT spindelmotoren. Ved spesielt store og tunge sidehengslede-vippe-vinduer anbefaler vi ventilasjonsdrevet F 1200+.
Systemløsninger for ekstra sikkerhet
Ytterligere komponenter legges til for å gjøre stasjoner fra IQ windowdrive-produktfamilien til en systemløsning. Power lock motorlås gir ekstra sikkerhet for vinduer med store åpningsvinduer. Dette gjør at vinduene tåler høyere vindbelastning, og sikrer at de er forseglet mot drivregn med en lufttett tetning. I tillegg gjør motorlåsen potensielle innbrudd vanskelig.
Det nyeste tilskuddet til produktfamilien – en TÜV-testet sikkerhetsmodulIQ box sikkerhet - forbedrer nå sikkerheten ytterligere. For intelligent klembeskyttelse for motordrevne vinduer. Dette betyr at vindusmotorer kan brukes selv i bygninger der personer som krever beskyttelse, utrente personer eller mennesker som ikke er i stand til å resonnere, kan være tilstede –for eksempel på skoler, sykehus eller kjøpesentre. Verneklasse 4 gjelder i slike bygninger for å sikre at maskindirektivet overholdes. IQ box sikkerhet og sensorikk sikrer mot innklemming og skarpe kanter på hoved- og sekundære lukkekanter. Modulen sikrer sikker stopp og reversering av motoren hvis noen kommer inn i faresonen, og muliggjør dermed maksimal sikkerhet i ventilasjonsmodus.
Mer informasjon om vindusikring
Alle produktene i IQ windowdrive-familien kan også kombineres med MBZ300 og røyk-og varmeavtrekksentraler fra GEZE.
Integrering i bygningsstyringssystemet
Videre må det tas beslutninger om motorstyring og tilkobling til bygningsstyringsteknikken. Motorer fra IQ windowdrive-produktfamilien kan integreres i bygningsstyringsteknikken i kombinasjon med IQ BOX KNX. Denne kombinasjonen skaper intelligente vindussystemer som du kan bruke til å betjene ventilasjons- og røykavtrekksystemene i bygningen din på en sikker og pålitelig måte.
Tekniske egenskaper for vindusmotorer i IQ windowdrive-området
Styring med presis posisjonering og individuell parameterinnstilling
Vindusmotorer i IQ windowdrive-serien tilbyr intelligent styring med parameterinnstilling etter behov i henhold til individuell bruk i bygningen. Selv om tradisjonelle vindusmotorer ofte bare har start/stopp-styring, åpnes vinduet presist med IQ windowdrive. I tillegg tillater forskjellige åpnings- og lukkehastigheter sikker og praktisk bruk.
I tilfelle brannalarm, bytter stasjonene til røyk- og varmeavtrekkmodus: de forhåndsdefinerte verdiene for denne situasjonen, som vanligvis avviker vesentlig fra ventilasjonsmodusen, får deretter umiddelbar virkning. For eksempel er vinduer med et ventilasjonsslag på 300 mm generelt konfigurert med et røyk- og varmeavtrekk på 800 mm.
IQ windowdrives kommuniserer via LIN-BUS
Kommunikasjon mellom vindusmotorene håndteres via LIN-BUS. Dette gjør at automatiske vinduer kan betjenes i både solo og synkron modus. I synkron modus kan opptil fire motorer fra IQ windowdrive-produktfamilien synkroniseres uten ekstern sentral.
Etterfølgende kontroller for motorlåser er også integrert via LIN-BUS. Nettverkstilkobling av vindusmotoren og låsemekanismen sikrer at komponentene automatisk fullfører arbeidstrinnene i riktig rekkefølge. Dette låser en bygning sikkert om natten etter at den er ventilert i løpet av dagen.

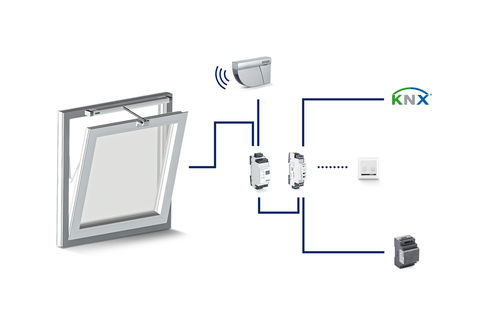

Eksempel på styring via KNX: Vindussikring på automatiske bunnhengslede vinduer som åpner innover
Enkel konfigurasjon av motorparametrene gir rask idriftsetting
Vår servicekoffert for IQ windowdrive lar deg ta i bruk vindusmotoren raskt. Tilkobling til ST 220 serviceterminal gir også enkel parameterinnstilling av IQ windowdrives. Innstilingsenheten lar brukeren konfigurere drivparametere for de forskjellige automatiske ventilasjons- og røyk- og varmeavtrekksmodusene.
Når alle motorer og komponenter er installert, kan diagnoseverdier som tilbakelagte avstander eller driftstid avleses. Hvis vindusmotorene er integrert i bygningsstyringsteknikken, kan statusmeldinger og stillingssignaler kommuniseres til den. Dette sikrer at du alltid har oversikt over vindusteknikken din og varsles umiddelbart ved feil.
Oversikt over vindusmotorene i IQ windowdrive-produktfamilien
Kraftig ventilasjonsdrev for spesielt store og tunge sidehengslede-vippe-vinduer. © GEZE GmbH
Kraftig ventilasjonsdrev for spesielt store og tunge sidehengslede-vippe-vinduer
- Generøse bruksgrenseverdier muliggjør store fasadeflater uten horisontal inndeling
- Ideell for store vinduselementer (inntil 3.500 mm fløyhøyde og 2.400 mm fløybredde, med maks 200 kg) som skal brukes til naturlig ventilasjon.
- Integrert kontrollpanel med kapasitive berøringsknapper for åpning, lukking og rotering av vindusrammen
- LED-visning av aktuell posisjon for åpningssystemet samt sikkerhetsmeldinger
- Med mekanisk nødlåsing for betjening også ved strømbrudd
- Maksimal åpningsbredde på 180 mm i vippeposisjon og 90° i dreieposisjon

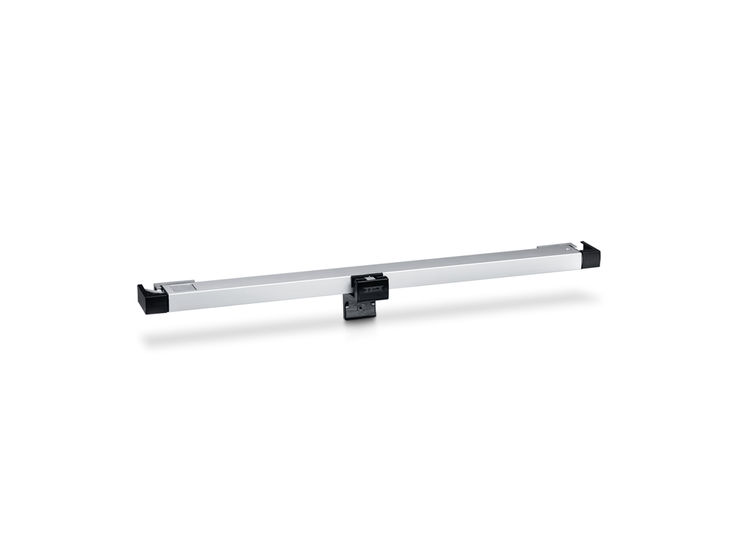

Kjedemotor med attraktivt design: Slimchain fra GEZE © GEZE GmbH
Kjedemotor i et attraktivt design med mange mulige bruksområder i 24 V-finish
- Kan integreres perfekt i fasadedesignet på grunn av det slanke og diskrete utseendet
- Drivslag med variabel justering og individuelle hastigheter for ventilasjon og røyk-og varmeavtrekk
- Tilgjengelig som en spesialversjon, med slaglengde, kabellengde, farge og justering som kan konfigureres til venstre/høyre vindu
- Synkronisering av maks. fire motorer uten ekstern sentral
- DIP-bryter for å endre driftsart (solo og synkron, master og slave)
- Enkel og rask montering med smart-fix monteringssystemet
- Testet som naturlig røyk- og varmeavtrekksenhet (SHEV) i henhold til EN 12101-2

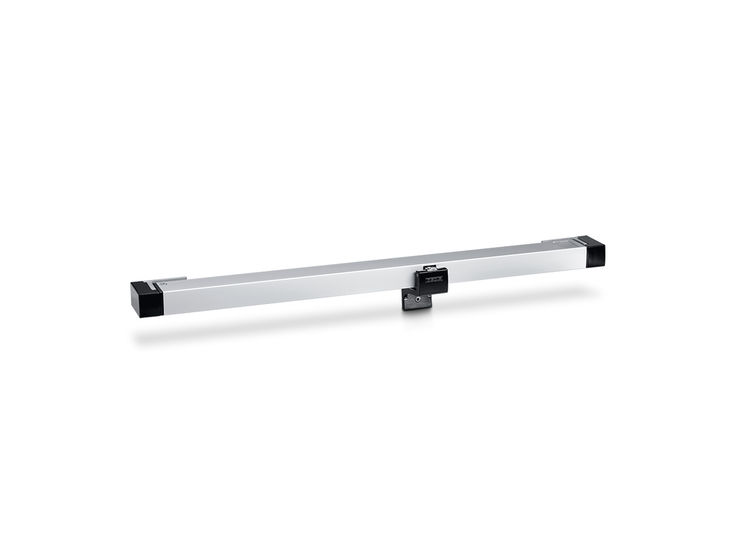

Powerchain fra GEZE: Kjedemotoren for store og tunge vinduselementer © GEZE GmbH
Kjedemotor for store og tunge vinduselementer som krever store åpnebredder
- Raske åpningshastigheter i situasjoner hvor røyk-og varmeavtrekk skal aktvieres, selv for svært tunge vinduer
- Drivslag med variabel justering og individuelle hastigheter for ventilasjon og røyk-og varmeavtrekk
- Tilgjengelig som spesialversjon, med slaglengde, kabellengde og farge som kan konfigureres
- Synkronisering av maks. fire motorer uten ekstern sentral
- DIP-bryter for å endre driftsart (solo og synkron, master og slave)
- Enkel og rask montering med smart-fix monteringssystemet
- Testet som naturlig røyk- og varmeavtrekksenhet (SHEV)

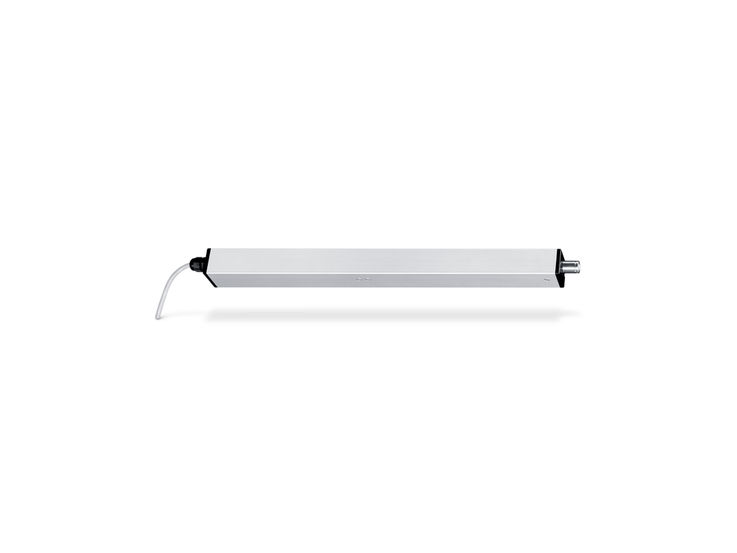

E 250 NT fra GEZE: Spindelmotor med kompakt konstruksjon © GEZE GmbH
Elektrisk spindelmotor i et kompakt design, med mange forskjellige bruksområder:
- drivslag med variabel justering og individuelle hastigheter for ventilasjon og røyk-og varmeavtrekk
- Synkronisering av maks. fire motorer uten ekstern sentral
- Enkel endring av driftsart (solo og synkron, master og slave) ved hjelp av DIP-bryter
- Testet som naturlig røyk- og varmeavtrekksenhet (SHEV) i henhold til EN 12101-2
Skreddersydde løsninger fra GEZE
Interessert? Finn ut mer om systemløsningen vår: IQ windowdrive-produktfamilien gir deg sikkerhet, energieffektivitet og fleksibilitet.
