Vindussikkerhetssystem - med trygge motordrevne vinduer

Visste du at risikoen for en ulykke hjemme er større enn i trafikken? Det er i henhold til de siste offentlige statistikkene. Men mange av farene kan minimeres. For eksempel kan automatiserte vinduer utformes trygt med beskyttelsessystemer i tråd med gjeldende verneklasser som klembeskyttelse, sikkerhetssakser, sensorer og sikkerhetsmoduler.

Identifiser faresoner rundt vinduet – øk vindusikkerheten

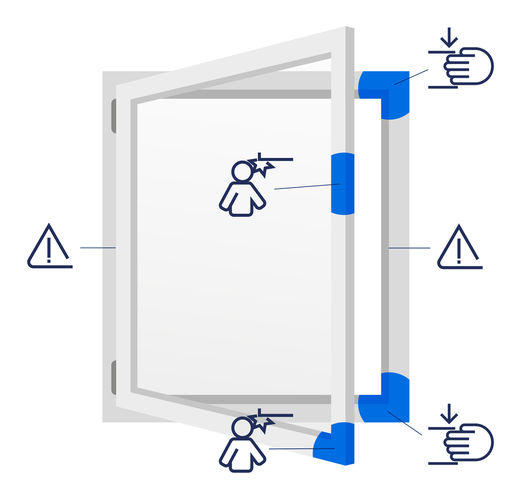

Farlige soner med automatiske vinduer

Farlige soner med automatiske vinduer

Vinduer er populære inngangspunkter for innbruddstyver. Begrepet "vindusikkerhet" forstås derfor som mekanisk tyverisikring. Vindusstenger, vinduslåser og spaklåser er designet for å gjøre det vanskeligere eller umulig å bryte seg inn fra utsiden. Men folk glemmer ofte: Vinduer trenger flere sikkerhetstiltak enn enkelt innbruddsvern. Et vindusblad kan for eksempel springe opp under sterk vind eller falle ned under rengjøring og forårsake personskader. Og hva skjer hvis noen lener seg ut av et vindu, og det automatisk begynner å lukke seg? Eller hvis et barn setter fingeren i lukkekanten? Vindusikkerhetssystemer er designet for å beskytte mot såpass alvorlige personskader.

Mulige farer knyttet til automatiske vinduer

  • Automatisk åpning eller lukking kan sette seg fast / knuse lemmer, eller forårsake støt
  • Komponentsvikt, for eksempel et vindublad som faller/kollapser

Beskyttende tiltak for større vindusikkerhet

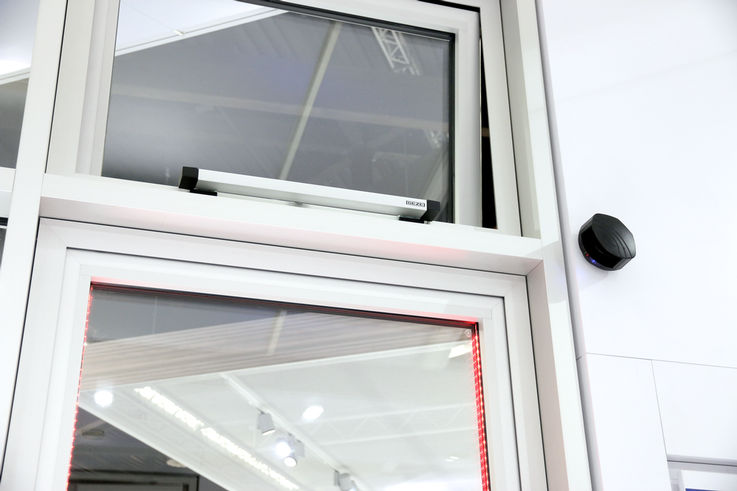

Motordrevne vinduer trenger spesielle beskyttelsestiltak.

Motordrevne vinduer trenger spesielle beskyttelsestiltak.

Sikkerhetselementer kreves ofte for automatiserte vinduer med drivsystem. Disse vindussikkerhetssystemene må registrere når en person eller et objekt er i ferd med å åpne eller lukke, og deretter stoppe bevegelsen. I tilfelle funksjonsfeil, må et vindu hindres i å springe opp eller falle ned. Dette oppnås med mekaniske sikringer på innadslående bunnhengslede vinduer, ved hjelp av et fang- og rengjøringssikring eller med en sikkerhetssaks.

Produktsikkerhetslov, retningslinjer og standarder for vindusikkerhet

Vindusikkerhet gjelder både manuelt betjente og elektriske vinduer.

Vindusikkerhet gjelder både manuelt betjente og elektriske vinduer.

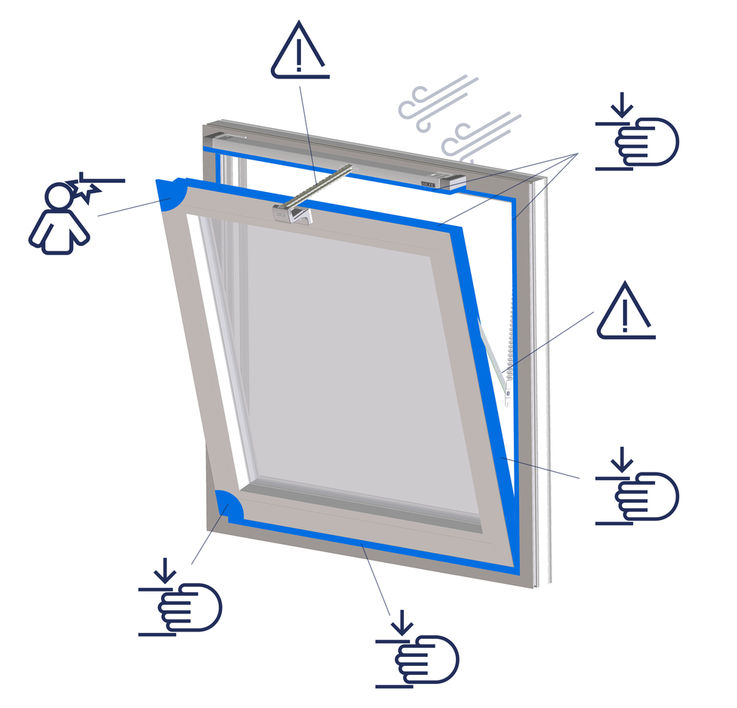

Mulige faresoner på vinduer skal repareres.

Mulige faresoner på vinduer skal repareres.

Iht. det europeiske maskindirektivet MRL 2006/42/EU, er motordrevne eller automatiserte vinduer å anse som maskiner. I EU dekker dette et standardisert beskyttelsesnivå for maskiner for å forhindre ulykker. Målet er å «sikre sikkerhet og helse for mennesker, spesielt for ansatte og brukere, og også kjæledyr og gjenstander om nødvendig, spesielt med tanke på håndtering av maskiner». Maskindirektivet blir implementert i Tyskland gjennom produktsikkerhetsloven (ProdSG) og maskinforskriften (9. ProdSV) som er basert på den.

Produktstandarder for vinduer

Ytterligere sikkerhetsfunksjoner som beskytter dem som bruker vinduer og dører mot farer som skyldes feil drift, feil bruk eller systemsvikt, er dekket i produktstandarden EN 14351-1 for vinduer. Fang- og rengjøringssikringer eller sikkerhetssakser, låsemekanismer og åpningsbegrensere er mekaniske komponenter som er egnet til å forhindre ulykker og farer.

Motordrevne vinduer faller også inn under bruksområdet for produktstandard EN 14351-1. EN 60335-2-103 gjelder sikkerheten til elektromotorene som brukes.

Risikovurdering og fastsettelse av verneklasser for motordrevne vinduer

En risikovurdering må utføres under bygningsplanleggingen for å bestemme de potensielle farene ved et motordrevet vindu, og for å implementere passende sikringstiltak utfra vurderingen. Installatøren av vinduet gjennomfører vurderingen i samsvar med maskindirektivet, og basert på:

  • Monteringssituasjon
    Automatiserte vinduer der nedre kant av bladet er minst 2,5 m over gulvet eller som har en karm, trenger ikke ytterligere beskyttelse. Fritt tilgjengelige vinduer der bladets nedre kant har en klaring på mindre enn 2,5 m fra gulvet har større risiko, og det må utføres en risikoanalyse.
  • Type rombruk
    Kontorer bygninger, oppholdsrom, skolene, skoler eller sykehus vurderes annerledes. Personer som krever beskyttelse og bruker rommet - for eksempel barn i utdanningsinstitusjoner - må anses som mindre bevisste på risikoen enn brukere som er kjent med vindusfunksjonen.
  • Kontroll/drift
    Et automatisert og sentralt styrt vindu, for eksempel via en regn/vind-styring eller et bygningsstyringssystem, anses å være farligere i enn et manuelt vindu med nøkkelbryter og visuell kontakt med vinduet.

Resultatene av installatørens vurdering angir verneklassen for det aktuelle vinduet, og de resulterende risikoreduserende tiltakene som skal iverksettes:

  • Verneklasse 0: ingen tiltak
  • Verneklasse 1: Advarsel
  • Verneklasse 2: f.eks. signaler
  • Verneklasse 3: f.eks. bryteroperasjon
  • Verneklasse 4: f.eks. sensorer som aktive IR-fotoceller

Vindussikkerhetssystem fra GEZE

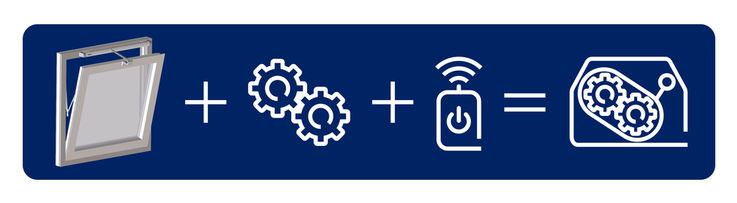

Elektriske vinduer regnes som maskiner.

Elektriske vinduer regnes som maskiner.

GEZE vindussikkerhetssystemer er spesielle løsninger som støtter brukersikkerhet og beskytter mennesker mot farene ved automatiske vinduer.

Klembeskyttelse for motordrevne vinduer

For eksempel bidrar GEZE sensorløsninger til å garantere den sikkerheten i automatiske vinduer som kreves utfra verneklasse og DIN standarder. Disse komponentene beskytter pålitelig mot farer fra innklemming og skarpe kanter, og sikrer at vindussystemene er trygge for alle som daglig bruker bygningen. Dette er spesielt relevant i bygninger som skoler, barnehager og sykehus, samt i bygninger som er åpne for publikum, for eksempel møterom og butikklokaler. Spesielt her må det sikres at feil bruk av vinduene eller uforsiktighet ikke fører til skade.

Vindussikkerhet for bunnhengslede vinduer

Når drivenheten brukes til å aktivere bunnhengslede vinduer (åpne/lukke), er det en potensiell fare for at et vindusblad kan falle. Av denne grunn foreskriver GEZE obligatorisk bruk av separate GEZE sikkerhetssakser, som ikke er koblet til drivenheten. GEZE sikkerhetssakser garanterer en permanent fast forbindelse mellom rammen og bladet – uavhengig av drivenheten. Det motordrevne, bunnhengslede vinduet er bare trygt beskyttet mot fall når GEZE sikkerhetssaks (type 35 eller type 60) brukes. Bunnhengslede vinduer må ikke betjenes hvis sikkerhetssaksen mangler.

Vinduer som faller ned innebærer en betydelig fare for liv og lemmer eller personer i nærheten av vinduet. Av denne grunn er bruk av GEZE sikkerhetssaks obligatorisk når GEZE - drivenheter brukes på bunnhengslede vinduer. Disse sikrer også vinduet hvis komponenter svikter, for eksempel at en kjedemotor eller et vindushengsel går i stykker.

Gå til GEZE vindussikkerhetssystemer

GEZE vindussikkerhetssystem med sikkerhetssaks

Sikkerhetssaks forhindrer ukontrollerte fall av store og tunge vindusblader i vippestilling i tilfelle en uventet funksjonsfeil. Sikkerhetssaksen aktiveres for å ta over belastningen bare hvis drivenheten svikter.

GEZE vindussikkerhetssystem for automatiserte vinduer

GEZE-sikkerhetssystemer for vinduer med sensorer

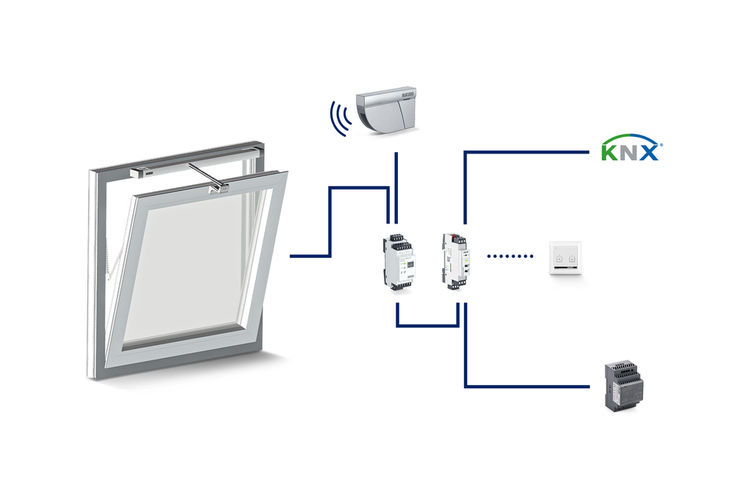

Vindusikkerhet via en laserskannersensor

Vindusikkerhet via en laserskannersensor

Automatiske vinduer kan praktisk talt kontrolleres med regn/vind-styringer eller et bygningsstyringssystem uten visuell kontakt. Automatisk betjening betyr imidlertid at det er fare for at mennesker kan bli skadet i vinduskantene. Disse vinduene kan sikres via sensorer i spesifikke installasjonssituasjoner og avhengig av vindustype og strukturelle forhold. Sensorer - enten aktive IR-fotoceller eller laserskannere - muliggjør omfattende beskyttelse av enkeltstående eller flere vinduer.  Hvis vinduer betjenes automatisk, slår en sikkerhetsinnretning av drivenheten på en sikker måte. De forskjellige sensorløsningene kan integreres diskret i fasader, tak eller rammeelementer.

GEZE-serien dekker berøringsfri klembeskytteøse for forskjellige vindustyper, med åpning både innover og oppover. Avhengig av vindustype og installasjonsstilling, kan et bestemt vindu sikres med en passende sensor – enten via aktiv IR-lysgardin eller en laserskanner. De forskjellige sensorene sammen med sikkerhetsmodulene gjør det mulig å sikre individuelle lukkekanter eller hele fasadeseksjoner.

Sikringsvariantene med GEZE GC 339 aktiv IR-lysgardin og GEZE LZR_I100 laserskanner er vist nedenfor som eksempel.

Profesjonell vindusplanlegging: Prosjektspesifikk støtte helt fra starten

GEZE gir støtte under planleggingen av automatiserte vinduer og tilbyr omfattende assistanse – så tidlig som i teknisk prosjektplanlegging og risikoanalyse. Optimale funksjonelle og kostnadseffektive vindusikkerhetsløsninger er alltid i tråd med objektspesifikke forhold.

Fordeler med vindusikkerhetssystemer:

  • Pålitelig beskyttelse mot farer som kan oppstå av klemming og skjærkanter på automatiske vinduer. Det oppnås en høy sikkerhetsstandard som for eksempel forhindrer uoppdaget feil eller manipulering av sensorene.
  • Berøringsfritt system: Ved å bruke berøringsfrie sensorer reverseres vinduet automatisk når det mottar et signal fra sensorene, og forhindrer dermed kollisjon med mennesker.
  • Diskret utseende: Sensorer og sikkerhetssakser kan integreres i vinduet på en slik måte at de ikke vises.

Arkitekthotline

Våre objektrådgivere er tilgjengelige på GEZEs Arkitekthotline (man-tor: 09:00 - 16:00 / fre: 09:00 - 15:00) for å gi deg detaljert informasjon og råd om våre produkter og bruken av dem. Ring oss på +49 (0)7152/203-112.

Tilpassede løsninger, enkel installasjon og opplæring

Installatører må gjennomføre tiltak for å minimere potensielle farer når de installerer motordrevne vinduer.

  • Tilpassede pakker: Takket være fleksibiliteten i tilbudet av komponenter, kan vi sette sammen pakker med en perfekt løsningen for alle kundebehov.
  • Enkel montasje: Beskyttelseskomponentene leveres ferdig kablet i et kompakt hus. Installasjon krever ganske enkelt at vindusmotoren, forsyningsspenningen og sensorene kobles til.
  • Alt fra ett sted: Hele systemet er tilgjengelig fra ett enkelt sted. Forhandlere og/eller distributører har ett kontaktpunkt for alle systemkomponenter.

GEZE-installasjoner oppfyller alle sikkerhetsaspekter

Brukerne kan være trygge på at GEZE-installasjoner oppfyller alle sikkerhetsaspekter.

Videre tilbyr GEZE sine kunder alt fra ett enkelt sted: vindusmotorer, sensorer, sakser, installasjon og ettersalgsservice.

Selv der ytterligere krav til vinduer, som røyk- og varmeavtrekksanlegg, nettverkstilkobling av vinduer og dører, osv. kommer inn i bildet, kan GEZE hjelpe.
