Laserskanner

GC 342 * Laserskanner for sikring av automatiske dører og vinduer med integrert objekt- og sensorlistutkobling

Kompakt og plassbesparende sikkerhetssensor
Tett deteksjonsområde sikrer dørbladbredder på opptil 1600 mm
Integrert objekt- og vekkblending nær maksimal døråpning
Sikringsfeltet på hovedlukkekanten utvides automatisk, avhengig av dørvinkelen
Automatisert innlæring av systemet med et tastetrykk
Unngåelse av farer fra klem- og skjærekanter ved automatiske vinduer

Kontakt oss

Bruksområder

Sikring av automatiske dreie- og karuselldører
Innvendige dører og ytterdører
Bruk på brede dører med inntil 1600 mm dørbladbredde
Vanskelige gulvforhold, f.eks. reflekterende gulv, fotmatter, metallskinner
Bruk på dører med gjennomgående, vertikalt panikkbeslag
Sikring av hoved- og sekundær lukkekant for automatiske vinduer

Monteringssituasjoner for referanseobjekter og videoer

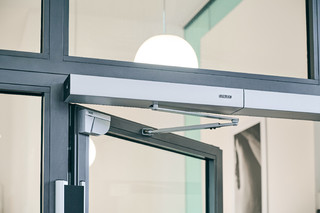

GEZE Powerturn F/R med GC3 42 laserskannere

Det største vitenskapssenteret i Tyskland er experimenta i Heilbronn. Det er utstyrt med nyskapende GEZE-teknologi og gir besøkende en unik verden av kunnskap og erfaring. © Jürgen Pollak / GEZE GmbH

Produktspesifikasjoner

	GC 342
Mål	143 x 86 x 40 mm
Teknologi	Laserscanner, pulsmåling
Antall aktiv-infrarød-sensor	1
Driftsspenning	12-24 V DC ± 15%
Koblingsspenning	42 V
Koblingsstrøm	100 mA
Utgang	2 potensialfrie relékontakter
Beskyttelsesklasse	IP54
Tilkoblingskabellengde	2500 mm
Monteringshøyde (min.)	1500 mm
Monteringshøyde (maks.)	3870 mm
Reaksjonstid	Dørbladsikring: < 50 ms / Fingervernområde: < 90 ms
Driftstemperatur	-30 - 60 °C
Luftfuktighet	0-95 % relativ, ikke kondenserende
Standard samsvar	DIN 18650, EN 16005

Nedlasting

Produktopptak

GC 342 Laserskanner, Enkel sensor høyre

LABELLING OBLIGATION: © GEZE GmbH

GC 342 Laserskanner, Enkel sensor til venstre

LABELLING OBLIGATION: © GEZE GmbH

GC 342 Laserskannersett

LABELLING OBLIGATION: © GEZE GmbH

GC 342 Laserskannersett

LABELLING OBLIGATION: © GEZE GmbH

Monteringssituasjon

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION: © Nico Walke / GEZE GmbH

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION: © Nico Walke / GEZE GmbH

GC 342 Laserskanner

LABELLING OBLIGATION: © GEZE GmbH

GEZE Powerturn F/R med GC 342 laserskanner

LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH

GEZE Slimdrive EMD IS med GC 342-laserskannere

LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH

Slimdrive EMD med GC 342 laserskanner og TZ 320-

LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH

Varianter og tilbehør

Tilbehør
Varianter

Tilbehør

GC 342 / GC 342+ Brannvernsadapter

Nødvendig for legging av forbindelseskabel hengselside/karmside ved borehullsdiametere på 5 mm

Produktdetaljer

Tilbehør

GC 342 retrofit-grensesnitt

For enkel log tidssparende kabling av sensor på forhåndskablede dører

Produktdetaljer

Tilbehør

GC 342 vernedekselsett

For å unngå styringer ved radarvarsler montert nært sensoren

Produktdetaljer

Vis kun forskjeller

Ident-nr.	Betegnelse	Beskrivelse	Farge	Mål	Utgang	Driftsspenning	Beskyttelsesklasse	Tilkoblingskabellengde	Standard samsvar	Driftsspenning
167433	GC 342 (venstre modul)	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av sensormodul, kabel og tilbehør	hvit	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167435	GC 342 (høyre modul)	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av sensormodul, kabel og tilbehør	svart	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167434	GC 342 (venstre modul)	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av sensormodul, kabel og tilbehør	nirofarget	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167432	GC 342 (venstre modul)	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av sensormodul, kabel og tilbehør	svart	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167439	GC 342 sett	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av to sensormoduler, kabel og tilbehør	hvit	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167437	GC 342 (høyre modul)	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av sensormodul, kabel og tilbehør	nirofarget	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167438	GC 342 sett	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av to sensormoduler, kabel og tilbehør	svart	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167436	GC 342 (høyre modul)	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av sensormodul, kabel og tilbehør	hvit	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%
167440	GC 342 sett	Laserskanner med lasergardin til sikring av automatiske slagdørers dreieområde. / består av to sensormoduler, kabel og tilbehør	nirofarget	143 x 86 x 40 mm	2 potensialfrie relékontakter	24 V	IP54	2500 mm	DIN 18650, EN 16005	12-24 V DC ± 15%

* Melding om produktet vises

Produktene nevnt overfor kan variere i form, type, egenskaper og funksjon (design, dimensjoner, tilgjengelighet, godkjenninger, standarder osv.) Avhenging av land. For spørsmål, vennligst kontakt din GEZE-kontaktperson eller send oss en E-Mail .
