Forsyningsluft gjennom klimakontroll
Det moderne mennesket tilbringer omtrent to tredjedeler av livet sitt innendørs. Det er tydelig at kvaliteten på inneluften har stor innflytelse på trivselen vår. For å sikre feilfri luftkvalitet og et hyggelig romklima til enhver tid, blir bygninger i økende grad utstyrt med intelligent nattkjøling - for bedre komfort og bedre energieffektivitet.
God inneluft og termisk komfort
Siden vi alle oppfatter miljøet vårt forskjellig, kan det ikke være ett mål og definisjon av velvære». Men det er likevel mulig å skape romforhold der folk føler seg bra. Luftkvalitet og termisk komfort må tas i betraktning når du planlegger bygninger. Dette betyr: CO2-innhold, temperatur, luftfuktighet og luftbevegelse i rommet.
Teknologien her er allerede godt avansert: Romklimaet kan overvåkes og optimaliseres med sensorikk og individuelt valgbare innstillinger. Målene er både trivselen til brukerne av rommet og minimering av energien som brukes til dette formålet. Så vi får trivsel og energisparing i automatisert form: Når det er mennesker i rommet , er det brukernes velvære som bestemmer hvordan klimaet styres, når den ikke er i bruk, er virkningsgraden det viktigste.. Ytterligere fordeler er beskyttelsen av bygningen og bygningenes indre fordi skader forårsaket av gjennomtrengende regnvann eller mugg forårsaket av overdreven fuktighet unngås.

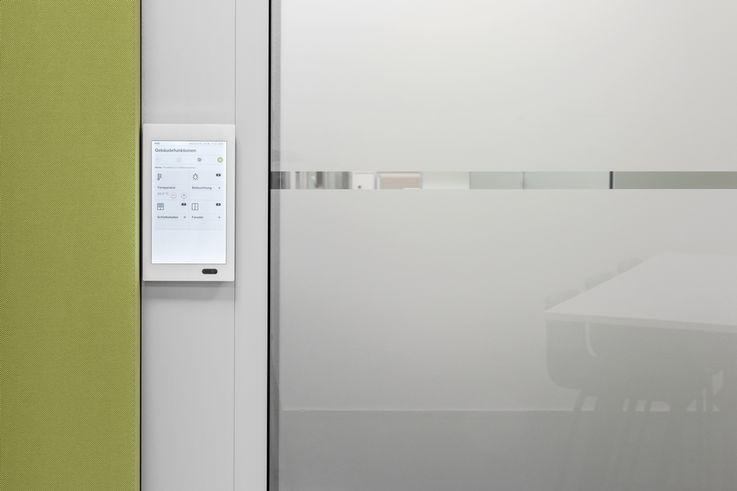

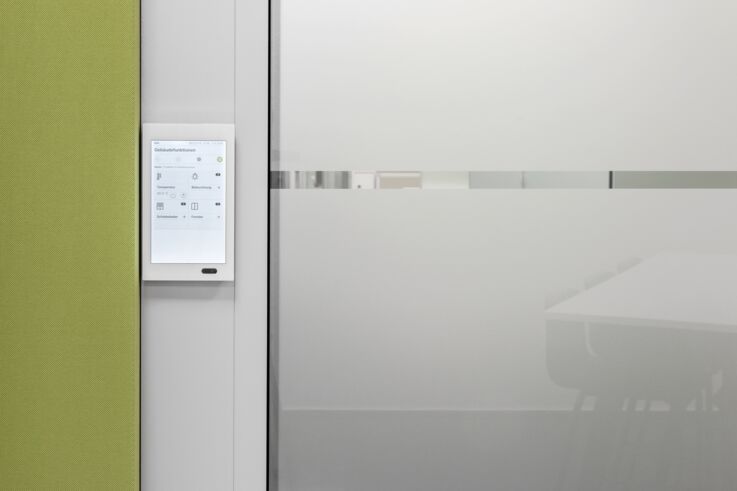

Berøringspaneler muliggjør betjening via et display. © GEZE GmbH
Styring via sensorikk for større luftkomfort
Sensorikk måler inneluftskvalitet på innsiden og solinnstråling, nedbør, vindhastighet og temperatur på utsiden. Oppvarming, kjøling, solbeskyttelsesutstyr og automatiserte vinduer styres deretter på grunnlag av disse sensordataene. CO2-konsentrasjonen er den viktigste indikatoren for kvaliteten på inneluften. CO2-innholdet i inneluften øker med antall mennesker og varighet av oppholdet, så vel som intensiteten i deres fysiske aktiviteter. Jo høyere CO2 belastning i rommet, jo mer forsyningsluft krever kontrolleren.
Romstyring, ofte også med berøringsskjermer, fungerer som drivenheter i de enkelte rommene. De er brukergrensesnittet til bygningen, dvs. brukerne kan selv velge romtemperatur. Kjøling gjennom klimaanlegget og forsyningsluft gjennom automatiserte vinduer koordineres.

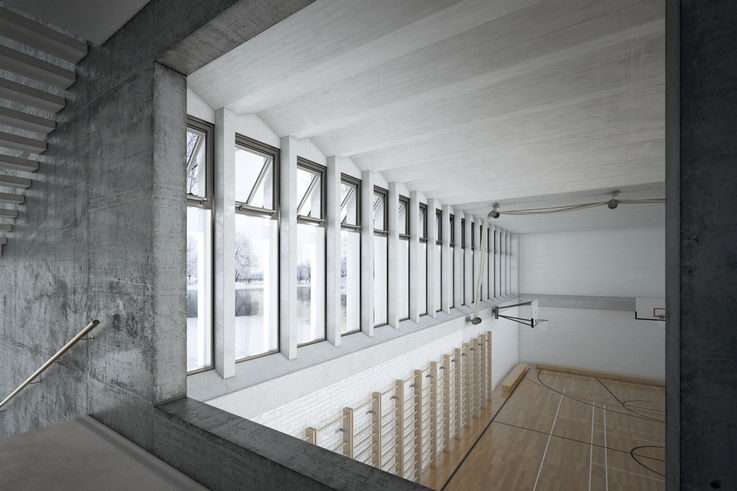

Klimakontroll i en gymsal med naturlig ventilasjon © Exorbitart / GEZE GmbH
Tidsstyrt romventilasjon og valgbare scenarier
Klimakontrollen muliggjør også tidsstyrte komfortfunksjoner som automatisk åpning og stenging av vinduer, rullegardin eller persienner på bestemte tider av døgnet. Intensiv ventilasjon, den såkalte forsyningsluftsspylingen, kan for eksempel finne sted før de første ansatte kommer. Om sommeren bruker funksjonen 'nattlkjøling' kjølig nattetid og tidlig morgenluft for å kjøle rommene naturlig og dermed spare energikostnader for avkjøling.
I tillegg kan du velge forskjellige scenarier eller forskjellige energinivåer for hvert rom, for eksempel komfort, ventemodus, økonomi (nattreduksjon) eller bygningssikring. Scenariene kan byttes via tidsprogrammer, nærværsregistrering eller manuelle betjeningsknapper. Ytterligere mulige scenarier med optimale verdier for belysning, ventilasjon og solbeskyttelse kan velges i tillegg, f.eks. møter, presentasjoner eller kontorarbeid.
Kommunikasjon via å bygge busser eller radio
Ulike bussystemer (f.eks. KNX eller BACnet) er tilgjengelige for å muliggjøre pålitelig kommunikasjon mellom aktuatorer og sensorer. Trådløse utvidelser (inkludert ZigBee, Z-Wave, EnOcean eller KNX-RF) brukes også. Disse gjør det mulig å automatisere bygninger i ettertid, uten behov for kompleks kabling.
Kjennetegn på nattkjøling
- Avhengig av solstråling, nedbør, temperatur, CO2-innhold, fuktighet og nærvær, bestemmer styringssystemet for hvert enkelt rom hvordan de forskjellige komponentene (vindusmotorer, persienner, oppvarming, klimaanlegg, osv.) styres.
- Bruk av solenergi eller unngåelse av varmelaster gjennom solinnganger
- Samling i et intelligent styringsystem øker effektiviteten til de enkelte komponentene. For eksempel tas klimaanlegget bare i bruk hvis naturlig ventilasjon ikke er effektiv nok og hvis alle vinduer er lukket - helt automatisk.
- Sikring av boligen mot klimatiske påvirkninger: Så snart regn eller kritiske vindforhold registreres, lukkes vinduer automatisk.
- Takket være det intelligente styringsystemet, er for eksempel vinduer bare åpne når ytre påvirkninger tillater det – og når det er ønskelig. Dette betyr at dagene med vinduer som blir glemt åpne hele natten er en saga blott.
- Værmoduler rapporterer vind, nedbør eller isdannelse omgående og sikrer at solbeskyttelsen trekkes tilbake i god tid for å forhindre skader.
- Automatisk ventilasjon forhindrer muggdannelse når fuktigheten er for høy.
- Trivsel, termisk komfort og ytelse takket være hyggelige lysforhold, luftkvalitet og temperatur
- Unødvendig sterk ventilasjon unngås.
- Toleranse for brukerintervensjon: Brukere har muligheten til å endre f.eks. temperatur, lys og ventilasjon.
Systemet vil deretter sikre at alt blir gjenopprettet i sin opprinnelige tilstand hvis brukeren glemmer.
GEZE ventilasjon og klimakontroll
GEZE-klimakontroll for kontrollert naturlig og energisparende ventilasjon kompletterer GEZE-vindusmotor og røyk- og varmeavtrekksanlegg (RWA)-programmet. Røyk- og varmeavtrekksanlegg (RWA)-systemene kan også utvides med sensorikk og styringelementer og kan integreres i bygningsteknikksystemer.
Via IQ-boksen KNX-grensesnittmodul muliggjør GEZE enkel integrering av automatiserte vindusmotorer i KNX-miljøer – for intelligent interaksjon mellom vindusmotorer og sensorikk. Andre KNX-kompatible systemer og drivenheter eller bygningstekniske komponenter, for eksempel solskjermingssystemer, varmestyringer eller klimaanlegg, kan også kobles til GEZE klimaregulering.
GEZE tilbyr mange muligheter for automatisering av romklimakomponenter. Vår helautomatiske styring er prosjektspesifikk, ekstremt fleksibel og enkel å utvide.
Sven Kuntschmann, leder for vindusteknikkMed IO 420-grensesnittmodulen blir alle GEZE-systemkomponenter 'nettverk'. Automatiske dørsystemer, ventilasjonsteknologi og røyk- og varmeavtrekksanlegg (RWA) samt sikkerhetssystemer kan integreres i overordnet bygningsstyringsteknikk via BACnet for å automatisere funksjonene. GEZE gir dermed et bidrag til Smart Building gjennom intelligent byggnettverk.
Siden kravene til klimakontroll og sofistikerte ventilasjonsstyring er veldig forskjellige, planlegges disse løsningene individuelt avhengig av byggeobjekt. GEZE Customer Solution Team hjelper deg gjerne med konsept og planlegging.
GEZE-serien av tjenester og produkter for klimakontroll

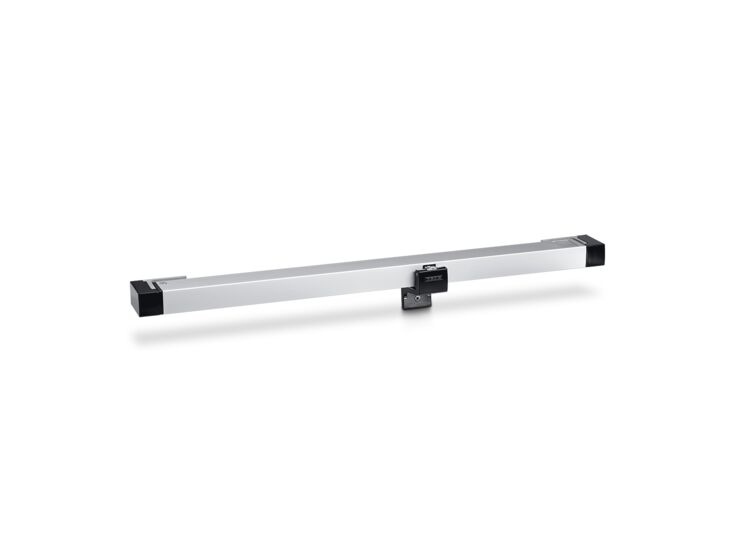

- Drivsystemer for lufting og ventilasjon
- Ventilasjonsløsninger: enkel åpen / lukket styring av individuelle vinduer eller grupper av vinduer til omfattende sentralstyringer
- Komfortløsninger for automatisk ventilasjon avhengig av vær, temperatur og luftkvalitet
- Enkle radiobaserte løsninger for individuelle rom opp til komfortable rom / bygningsstyringsystemer som kan kontrolleres via en moderne berøringsskjerm
- Intelligente RWA-styring muliggjør også ventilasjonsfunksjoner
Gå til GEZE IQ box KNX-grensesnittsmodul
Systemeksempel: Gymsal med RWA og klimakontroll

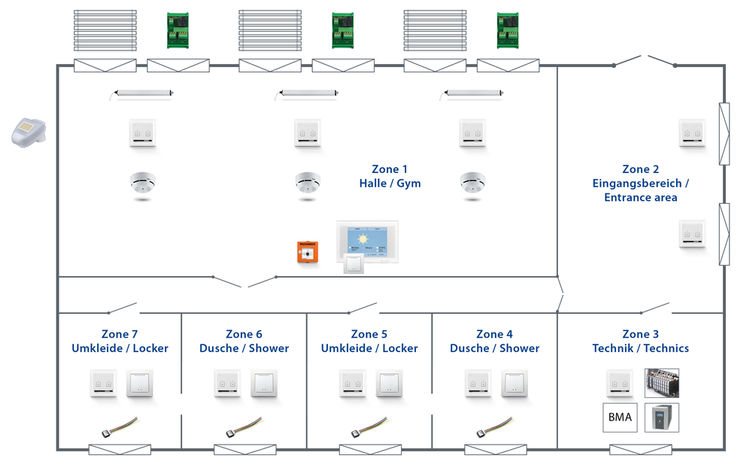

Diagram over klimakontroll i en idrettshall © Elsner Elektronik GmbH / GEZE GmbH
Et bygg med forskjellige rom fungerer som et eksempel: gymsal, inngangsparti, teknologirom, garderober og dusjrom.
Klimakontroll
- Optimalt romklima i idrettshallen for brukere, siden 'frisk' luft tilføres avhengig av luftkvalitet (tåke), fuktighet (svette) og temperatur.
- Det er mulig å gripe inn manuelt dersom de automatiske funksjonene ikke tilfredsstiller behovene.
- Ved regn og sterk vind lukker en regn / vindsensor på utvendig tak alle vinduene automatisk, og beskytter dermed bygningen.
- Automatisert ventilasjon gir komfort for brukerne, forhindrer mugg og dens effekter på helsen og unngår at tidlig renovering er nødvendig.
- Den automatiske lukkingen av vinduene utenfor driftstiden beskytter mot innbrudd og trenger ingen ekstra inngrep fra vaktmesteren.
Røyk- og varmeavtrekk garanterer
- personlig beskyttelse (holder rømningsveier fri for røyk)
- miljøvern (reduksjon av miljøskader ved å minimere bruken av slukkemidler)
- beskyttelse av eiendom (opprettholder bygningsstrukturen ved å minimere termiske belastninger og ventilasjon av brannen)
- Motoriserte overlysvinduer som åpnes utover, er integrert i gymnasfasaden.
- Under normaldrift blir hallen automatisk ventilert via overlysvinduene avhengig av inne og ute temperatur, fuktighet og luftkvalitet (CO2).
- Overlysvinduer kan også åpnes eller lukkes manuelt i separate grupper via viftebrytere.
- Fasaden er utstyrt med persienner for skyggelegging, som automatisk strekker seg avhengig av solens lysstyrke og plassering, men ikke kolliderer med overlysene.
- Motordrevne takvinduer er installert i gymsalens tak i hallen, som åpnes når røyk utvikler seg og leder røyken ut av hallen (RWA).
- En avbruddsfri strømforsyning (UPS) sørger for at 230 V-enheter (persienner) åpnes trygt i tilfelle brann (RWA).
- Hovedinngangen til bygningen, tilkoblingsdøren til korridoren og døren til gymsalen fungerer som en åpning for avtrekksluft (RWA).
- Det er motordrevne fasadevinduer i inngangspartiet.
- Vinduer betjenes manuelt via trykknapper og lukkes automatisk senest utenfor driftstiden.
- Det er et motorstyrt fasadevindu i teknologirommet.
- Vinduet betjenes manuelt via en trykknapp og lukkes automatisk etter en forhåndsinnstilt tid (f.eks. 30 minutter).
- Det er to motordrevne overlys i hvert dusjrom.
- Overlys styres som en funksjon av fuktighet og innendørs og utetemperatur.
- Vinduer kan også betjenes manuelt via trykknapper.
- Muggangrep unngås.
- Det er to motordrevne overlys i hver av garderobene.
- Overlys styres i henhold til luftkvalitet, fuktighet og inne- og utetemperatur.
- Vinduer kan også betjenes manuelt via trykknapper.
Produkt video
Sofistikerte løsninger fra ett sted
GEZE klimakontroll er kundespesifikke applikasjoner som består av kombinerte RWA og ventilasjonssystemer. Med kundeløsninger fra GEZE drar du fordel av sofistikerte, individuelle løsninger som tilbyr best mulig sikkerhet og bekvemmelighet. Og alt dette fra ett sted. Kontaktpersonen din vil svare på alle spørsmålene dine, fra den første ideen helt til idriftsetting.
- Naturlig automatisk ventilasjon har en veldig høy aksept blant sluttbrukere, spesielt hvis de kan gripe inn manuelt (f.eks. med lokale ventilasjonstaster).
- Et ventilasjonskonsept basert på naturlig ventilasjon minimerer eller unngår planlegging av ventilasjonssjakter i bygningen. Sammenlignet med mekanisk ventilasjon, er det ikke nødvendig med ytterligere ventilasjonsåpninger i fasaden og dermed påvirkes ikke den arkitektoniske utformingen av fasaden.
- betjening med lite støy (ingen viftestøy)
- lavere investerings-, installasjons- og vedlikeholdskostnader enn mekaniske ventilasjonssystemer
- Konsultasjonsvennlig, pålitelig planlegging, skalerbar:
Med de kompakte styremodulene kan forskjellige ventilasjonskonsepter (individuelle, gruppe, sentrale styringer) enkelt planlegges og skaleres.
Installasjon, idriftsetting og bruk er enkelt
Vi tilbyr enkel montering og idriftsetting, f.eks. med kretsdiagram og beskrivelse av individuelle frekvensomformere. Dette reduserer feilkilder og sikrer rask tilkobling. Skalerbarheten til styringen gir maksimal fleksibilitet og reservedelene kan lagres i servicekjøretøyet, da bare noen få kontrolltyper er i bruk.
Komfort og frihet
GEZE er din partner i alle faser av planleggingen. Fra den første konsultasjonen, til montasje- og ettersalgstjenesten. Takket være vår bransjekunnskap kan vi raskt anbefale individuelle eiendomsløsninger, ettersom tilnærmingene her ofte er veldig like.
GEZE nattkjøling lover:
Komfort
- automatisk ventilasjon og manuell intervensjon mulig
- intuitiv sentral styring via en moderne berøringsskjerm eller ganske enkelt via lokale trykknapper (avhengig av løsning)
Frihet
- 'Ekte' forsyningsluft
- manuell intervensjon via trykknapp
