Slimchain * Kjedemotor i tiltalende design med mange bruksmuligheter i 24 V-utføring
- Smal og diskret utseende som lett integreres i fasaden
- Motorslag med variabel justering og individuell hastighet for ventilasjon og røyk- og varmeavtrekk (RWA)
- Som spesialutføring med konfigurerbar slaglengde, kabellengde, farge og retning mot høyre/venstre
- Synkronisering av maks. fire drivenheter uten ekstern styring
- DIP-bryter for omstilling av driftsart (solo, synkro, master, slave)
- Enkel og rask montering med Smart fix monteringssystem
- IQ windowdrive - intelligent drivstyring
- Godkjent som naturlig røyk- og varmeavtrekk (NRWG) iht. EN 12101-2
Bruksområder
- Røyk- og varmeavtrekksanlegg (RWA) og naturlig ventilasjon (24 V) i fasade
- Bruk i avtrekks- og forsyningsluftsystem mulig
- Topphengslede, sidehengslede og dreievinduer som åpner innover eller utover
- Topphengslede- og parallelle vinduer
- Montering på tre-, plast eller metallvinduer
- Fløy-, ramme- eller integrert montasje
- Systemløsning i kombinasjon med Power lock låsemotor
Monteringssituasjoner for referanseobjekter og videoer
Kjedemotor Slimchain med LZR-i100 laserskanner installert i en kontorbygning
Kjedemotor Slimchain med LZR-i100 laserskannere i en attraktiv utforming med mange bruksmuligheter © Jürgen Pollak / GEZE GmbH

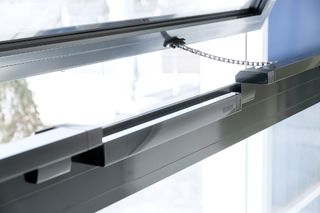

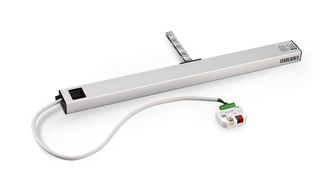

Kjedemotor Slimchain
Kjedemotor Slimchain i en kontorbygning © Exorbitart / GEZE GmbH

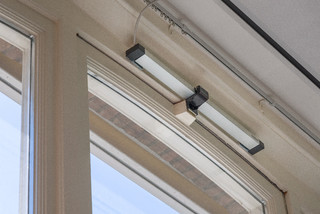

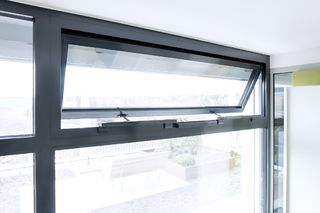

Kjedemotor Slimchain, installert i en kontorbygning
RWA og naturlig utlufting (24 V) i fasade Bruk i avtrekks- og forsyningsluftsystem mulig © Exorbitart / GEZE GmbH
Sikkerhetskommentar
Åpningsvinduer som faller ned kan utgjøre en betydelig fare for liv og helse til personer som oppholder seg i nærheten. Derfor er bruk av GEZE sikkerhetssaks et absolutt krav når det monteres GEZE motorer på bunnhengslede viduer.
Produktspesifikasjoner
| Slimchain | |
| Mål | 25 x 44 mm |
| Plassbehov på ramme (mm) | Karmmontasje EW: 40 mm, rammemontering EW: 16/21 mm, karmmontering AW: 31 mm |
| Plassbehov på åpningsvindu (mm) | Karmmontasje EW: 40 mm, rammemontering EW: 34/29 mm, karmmontering AW: 19 mm |
| Åpningshastighet røyk- og varmeavtrekk (RWA) | 15 mm/s |
| Åpningshastighet ventilasjon | 5 mm/s |
| Lukkehastighet (maks.) | 5 mm/s |
| Trykkekraft (maks.) | 100 N (avh. av slaglengde), se kraft-vei-diagrammet |
| Stengekraft (maks.) | 2000 N |
| Trekkraft | 300 N |
| Dørbladvekt | 200 kg* |
| Overfalsområde | 0 - 23 mm (avh. av bruk og konsollsett) |
| Spenning i drift | 24 V ± 25 % |
| Driftsspenning | 24 V DC |
| Strømforbruk | 1.1 A |
| Strømforbruk etter bruksområde | Ventilasjon (24 V): 0,9 A; røyk- og varmeavtrekk (RWA) (18 V): 1,1 A |
| Strømforbruk | 22 W |
| Bruksintervall | 30 % |
| Spesiallengde kabel | 5 m, 7.5 m |
| Minste trådtverrsnitt | 0.75 mm² |
| Antall ledere | 4 ledere |
| Driftstemperatur | -5 - 70 °C |
| Beskyttelsesklasse | IP40 |
| Verneklasse | III |
| Synkrofunksjon | Ja |
| Åpningshastigheten kan justeres (ventilasjon) | Ja |
| Ekstra lås på forespørsel | Ja |
| Type tilleggslåsing | Motorlås |
| Type slagbegrensning | Innstillingsenhet, Fabrikksinnstilling |
| Utkobling i endeposisjon åpen | elektronisk med intern retningsviser |
| Utkobling i endeposisjon lukket | Elektronisk via strømforbruk |
| Overbelastningsutkobling | Ja |
| Full åpning på 60 sek. | ja, inkl. motorlås |
| NRWG godkjent | Ja |
| NRWG-tilleggsinformasjon | ja, inkl. motorlås |
| Antall synkroniserte drivenheter | 4 |
| KNX-kompatibel | Ja |
| Bunnhengslet vindu INNADSLÅENDE karmmontering | Ja |
| Bunnhengslet vindu INNADSLÅENDE fløymontasje | Ja |
| Bunnhengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Sidehengslet vindu INNADSLÅENDE karmmontasje | Ja |
| Sidehengslet vinduINNADSLÅENDE fløymontasje | Ja |
| Sidehengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Topphengslet vindu INNADSLÅENDE karmmontasje | Ja |
| Topphengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Topphengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Parallelt åpningsvindu UTOVERSLÅENDE karmmontasje | Ja |
Nedlasting
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianter og tilbehør
* Melding om produktet vises
Produktene nevnt overfor kan variere i form, type, egenskaper og funksjon (design, dimensjoner, tilgjengelighet, godkjenninger, standarder osv.) Avhenging av land. For spørsmål, vennligst kontakt din GEZE-kontaktperson eller send oss en E-Mail .
