Røyk- og varmeavtrekk (RWA) for effektivt brannvern og frie rømningsveier
De hyppigste skade- og dødsårsakene ved branner er ikke røykforgiftnning. Røykgass kan allerede etter tre innåndinger føre til bevisstløshet, og det kan føre til døden etter ti. Den giftige røyken utgjør altså en umiddelbar fare. Branngasser og varme kan avledes hurtig til friluft via et røyk- og varmeavtrekksanlegg (RWA-anlegg).
I tilfelle brann beskytter RWA-anlegg mot farlige røykgasser
Ved en brann fyller rommene seg hurtig med giftige røykgasser.
Når det brenner, oppstår det alltid også røyk: Fra 10 kg papir eller papp frigjøres opptil 10.000 m³ røykgass. En brennende papirkurv fyller allerede et kontorrom svært hurtig ovenfra og ned med røyk – til det er fullstendig røykfylt. Røyk er ved brann det største problemet for de berørte menneskene og for brannvesenet.
Forløpet er dramatisk: På mindre enn tre minutter forhindrer røyken først sikten. Mennesker mister orienteringen og får panikk. Rømningsveier er ikke lenger mulig å se. I tillegg kommer gassen karbonmonoksid (CO). Konsentrasjonen av denne stiger i løpet av brannen hoppaktig. Innånding fører til hodesmerter, forgiftningssymptomer og bevisstløshet til døden.
Røykfrie rømnings- og redningsveier takket være RWA
De giftige røykgassene må ut av bygningen så raskt som mulig. For naturlig røykfjerning er det installert røykavtrekk. RWA-anlegg aktiveres automatisk (via røykmelder) eller manuelt (med RWA-bryter). De åpner lufteåpninger som RWA-vinduer eller overlys.
Slik trekkes røykgasser og varmeenergi ut av bygningen. Rømningsveier forblir røykfrie, og brannvesenet kan gripe inn målrettet og hurtig.
Effektivt røykavtrekk krever tilluftsåpninger
Avgjørende for funksjonen til røyk- og varmeavtrekksanleggene er røykavtrekk i øvre område og forsyning av friskluft i nedre område. Disse tilluftsåpningene støtter brannslukning.
Tilluftsystemer sørger for:
- En økt termisk oppdrift og dermed hurtigere avtrekk av røykgasser gjennom de RWA-vinduene eller åpningene i taket (kamineffekt).
- Et røykfattig lag i nedre romområde , som sørger for klar sikt til rednings- og rømningsveier.
- En reduksjon av røykgassmengden og eksplosive karboniseringsgasser gjennom ren avbrenning.
- En varmereduksjon som gjør det mulig for brannvesenet å komme nærmere brannen.
Røykavtrekk, varmeavtrekk, RWA-anlegg og DBA
Et røykavtrekk tjener til forebyggende brannvern og sikrer røykavtrekk i tilfelle brann. Målet er et stabilt, røykfattig luftlag i nærheten av bakken, slik at rømnings- og redningsveier kan brukes på sikker måte. Et åpent røykavtrekk leder samtidig også bort brannvarmen. Dermed blir bæreatferden til bærende eller separerende bygningsdeler betydelig forlenget. Dermed blir begrepene røykavtrekk og røyk- og varmeavtrekk (RWA) ofte brukt synonymt.
- Som naturlig røykavtrekk (NRA) betegnes et røykavtrekk som fungerer via det naturlige termiske oppdrivet, altså arbeider uten ekstra ventilasjonsdrift (slik som f.eks. ventilatorer).
- Naturlig røyk- og varmeavtrekksenheter (NRWG) er f.eks. vinduer, lyskupler, luftepersienner, som åpner automatisk i tilfelle brann og gjennom dette sørger for avtrekk av røyk og varme gasser fra en bygning.
Etter DIN EN 12101-2 er NRWG en naturlig virkende røyk- og varmeavtrekksenhet, som er foresett til montering som en del av et røyk- og varmeavtrekksanlegg i bygninger.
En NRWG består av- et vindu med tilhørende komponenter (profiler, tetninger, beslag),
- fylling (f.eks. glass, paneler) og
- drivsystemet med tilhørende bestanddeler (drivenhet, konsoller, beslag).
- Et maskinelt røykavtrekk (MRA) fungerer med motoriske drivenheter, f.eks. med røykavtrekksventilatorer. Et røykavtrekk kan etter skje med eller uten røykavtrekksledninger.
Som varmeavtrekk (WA) betegnes materialer i vegg- eller takflater som smelter eller ødelegges av seg selv ved høy varme. På grunn av åpninger som skapes på denne måten, kan brannvarmen slippes ut fra det brennende rommet til utsiden. Energien som trekkes ut av brannrommet mangler for videre oppvarming, f.eks. fra bærende ellerseparerende bygningsdeler. Disse bygningsdelene oppnår dermed sin kritiske temperatur etter en viss tidsforsinkelse.
Dermed kan et varmeavtrekk forlenge bæreatferden til bærende eller separerende bygningsdeler. Varmeavtrekket virker fremfor alt først når en fullstendig brann varer en tid. Også røykgass strømmer med ut av åpningene. Fra et personvernaspekt eller et slukkeangrep, skjer dette likevel for sent. Et varmeavtrekk er derfor ikke noe røykavtrekk!
Begrepet røyk- og varmeavtrekk samt de tekniske anleggene for dette blir begge forkortet med bokstavene RWA. Naturlige røyk- og varmeavtrekksanlegg (RWA) består av:
- Røyk- og varmeavtrekk (NRA), f.eks. vinduer, overlys, lyskupler i taket, med drivsystem
- for styring og strømforsyning (RWA-sentraler)
- utløserelementer (f.eks. røykmelder, RWA-bryter)
- forsyningsluftforsyning (f.eks. via åpnede vinduer eller dører)
- ev. røykgardiner (for inndeling av større rom)
I sikkerhetstrapperom er trykkluftingsanlegg (DBA) obligatorisk: I henhold til malbyggordning (MBO § 33) må et sikkerhetstrapperom være utført slik at brann og røyk ikke kan trenge inn. Den påkrevde røykfriheten garanterer trykkluftingsanlegg (DBA) hhv. røykverntrykkanlegg (RDA).
Oppdag vårt kostnadsfrie white paper for planlegging og implementering av trykkluftingsanlegg (DBA) i rømningstrappeoppganger.
I vårt kostnadsfrie DBA white paper som vi har opprettet sammen med DBA-spesialisten til TROX, tilbyr vi omfattende informasjon om rettslige rammebetingelser samt de byggmessige og tekniske kravene for bruk av trykkluftingsanlegg i sikkerhetstrappehus og går detaljert inn på de spesielle kravene ved planleggingen og implementeringen av disse systemene.
Målet er å gi deg praktisk informasjon og verdifulle anvisninger personlig, for å optimere sikkerheten og tilgjengeligheten til bygninger.
Oppdag mer om "Barrierefri selvredning i trykkluftede trappeoppganger" i vår ekspertdiskusjon
Til videoenFunksjoner for RWA
Røyk- og varmeavtrekksanlegg (RWA) tjener som forebyggende brannvern først og fremst til personbeskyttelse. Men det har også ytterligere funksjoner:
Personbeskyttelse | Miljøvern | Beskyttelse av materielle verdier |
Aktiv redning | Minimering av slukkeskader | Støtte av slukkeangrepet |
Passiv redning | Minimal slukkemiddelbruk | Ventilering av brannen |
Lokalisering av brannen | Minimering av termisk belastning |
Røyk- og varmeavtrekk (RWA)

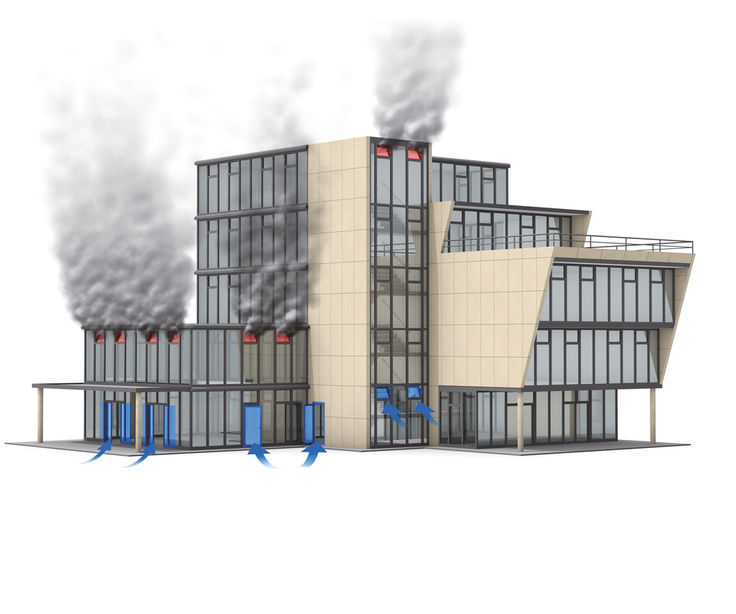

RWA gjør det mulig med rømning, redning og slukking. © GEZE GmbH
Røyk- og varmeavtrekk (RWA)
Uten RWA samler giftige røykgasser og varme seg opp i bygningen. © GEZE GmbH
GEZEs RWA-løsninger
GEZE tilbyr komplette forsynings- og bortføringsluftløsninger for et sikkert, hurtig og naturlig røykavtrekk i brannsituasjoner, samt intelligente RWA-sentraler. Et GEZE-RWA-system sørger i brannsituasjoner for røykavledning (røykavledning eller røykavtrekk) og varmeavtrekk. For dette åpner og lukker monterings- og brukervennlige elektriske sluttstykker som direkteåpner og kraftige spindelmotorer forsynings- og avtrekksluftflater. Slik kan det hurtig opprettes store åpningsvinkler på dører og vinduer, der røyken kan slippes ut eller frisk luft slippes inn, avhengig av utforming.
RWA-system fra GEZE © GEZE GmbH
Styringen av RWA-systemet skjer via GEZEs nødstrømssentral. Den disponerer over to uavhengige strømforsyninger (strømnett og batteri), som opprettholder driften i enhver situasjon.
I tilfelle brann skjer en hurtig utløsning gjennom automatiske varslere (røyk- eller varmedifferansevarslere), gjennom et ekstern brannvarslingsanlegg (BMA) eller gjennom manuell utløsning (RWA-bryter). Vinduer, overlys, lyskupler og dører kan styres avhengig av vindretning, slik at røykbortføring finner sted via den aktuelt vindfravendte bygningssiden i tilfelle brann .
Drivenheter fra GEZE for naturlige røyk- og varmeavtrekksenheter (NRWG)
GEZE tilbyr drivenheter som er testet og sertifisert i henhold til EN 12101 del 2 i naturlig røyk- og varmeavtrekk (NRWG). GEZE-drivenheter er testet og sertifisert som NRWG med aluminiumsprofilene fra bl.a. systemene Schüco, Akotherm, Kawneer Alcoa, Wicona, Heroal, Aluprof samt med tre- og tre-aluminium-profiler fra produsenten M Sora.
GEZE NRWG, som sørger for automatisk brannlufting, kan selvfølgelig også brukes til daglig ventilasjon. De er dermed dobbeltfunksjonsapparater og brukes ikke bare i branntilfeller. Når NRWG-ene også brukes til daglig ventilasjon, er ytterligere komponenter fornuftig for automatisering, slik som f.eks. ventilasjonsbrytere, regn/vind-styring eller temperatur- og CO2-sensorer.
Til de naturlige røyk- og varmeavtrekksenhetene fra GEZE
Spesielt for RWA-tilluftsdører: GC Lock Control SHEV
GEZE tilbyr RWA-tilluftsløsninger fra én leverandør. I tillegg til slagdørautomatikk, vippehebeldrev, RWA-sentral og motorlås tilbyr GEZE tilleggsstyringen for motorlås spesielt for RWA-tilluftsdører, GC Lock Control SHEV, som muliggjør enkel og sikker kabling av komponentene som brukes på en en- eller to-fløyede dører. Ved å bruke GC Lock Control SHEV blir motorlåsene i RWA-tilfeller forsynt med spenning fra den regulerte RWA-sentralen og kontrollert deretter. En ytterligere spesiell funksjon er tilkoblingsmuligheten til en DC-til-DC omformer til GC Lock Control SHEV. Gjennom dette kan ikke bare 24 V motorlåser drives, men også 12 V motorlåser eller til og med en kombinasjon av begge varianter. Dette gir mer fleksibilitet i RWA-planleggingen.
Smart integrasjon av RWA-systemer i bygningsautomasjon og kontrollsystemer
Via grensesnittmoduler kan GEZE røyk- og varmeavtrekksanleggsløsninger også knyttes sammen i nett i KNX- og BACnet-verdenen til bygningsautomasjon og kontrollsystemer. Gjennom den smarte bygningsautomatiseringen kan energieffektiv sensorstyrt ventilasjon og dermed et sunt romklima også realisere en sentral overvåkning av vindustilstandene.
Mer effektivitet, mindre kostnader - takket være smart bygningsautomatisering
I vår brosjyre får du vite hvordan intelligente bygningsautomasjon og kontrollsystemer fra GEZE varig senker dine driftskostnader. Samtidig øker du komforten og sikkerheten i bygningen – og det lønner seg hurtigere enn du tror!
Start fremtiden med bygningsautomatisering!
Mer investering i myGEZE Connectivity lønner seg
© GEZE GmbH
Med vår myGEZE Connectivity amorteriseringsregner finner vi ut for deg hvor hurtig du får avkastning på intelligent bygningsautomatisering – på grunn av kostnadsbesparelser, mer sikkerhet og bedre luftkvalitet.
Beregn amorteriseringstid for bygningenRøyk- og varmeavtrekk hører til anleggsteknisk brannvern. Dette blir stadig mer betydningsfullt i bygningsplanleggingen. Jo tidligere brannvern blir med i planleggingsfasen, desto bedre kan det arkitektoniske utkastet omsettes og omfattende etterutrustinger eller merkostnader kan unngås.
Brannvernsbeviser og -konsepter er viktige bestanddeler av byggesøknader. Komplekse bygg- og anleggsprosjekter krever en utarbeiding av disse bevisene på spesiell fagkompetanse. GEZE støtter og gir råd ved utviklingen av brannvernskonsepter.
GEZE støtter dessuten med beregningsprogrammet "WinCalc" ved RWA-sentralkonfigurasjon:
- Enkel: Sentralkonfigurasjonen i WinCalc fører deg trinn for trinn gjennom de nødvendige spørsmålene.
- Fagkyndig: WinCalc påtar seg plausibilitetskontrollen og den automatiserte utformingen av en passende RWA-sentral.
- Hurtig: Overføringen av resultatene i handelen gjør det mulig med hurtig skift mellom teknisk utforming og profesjonell bearbeiting av prosjektet.
- Individuelt: Du vår et kabelsskjema i henhold til dine objektspesifikke angivelser.
- Bærekraftig: Planene tilordnes oppdraget og tilbyr dermed en entydig dokumentasjon – også for senere.
Vår salgsstruktur disponerer over kompetente kontakter i objekt- og handelsteknisk rådgivning og et bredspektret naturlig røyk- og varmeavtrekkssystemprogram. Vårt europeiske nettverk med datterselskaper og salgsrepresentanter garanterer en levering av GEZE naturlig røyk- og varmeavtrekk også utover grensene til Tyskland. I tillegg tilbyr vi støtte ved sertifiseringsprosessen og ved oppretting av de tilsvarende dokumentene.
GEZE støtter dessuten ved teknisk implementering gjennom ulike seminarer rundt temaet røyk- og varmeavtrekk.
Innstallasjonsvideoer for vindusmotorene Slimchain og Powerchain:
Røyk- og varmeavtrekk er en stille sikkerhetsinnretning. Også etter mange år må det i tilfelle brann være umiddelbart og fullstendig driftsklart. For å sikre denne funksjonssikkerheten er et kontinuerlig og fagmessig vedlikehold helt nødvendig. Hvis røyk- og varmeavtrekket ikke vedlikeholdes eller vedlikeholdes på fagmessig riktig måte, er den kontinuerlige funksjonssikkerheten ikke garantert.
GEZE Service tilbyr regelmessig service og kvalifisert vedlikehold av automatiske systemer – naturligvis også av røyk- og varmeavtrekk (RWA) – gjennom kvalifiserte serviceteknikere.
