Hold-åpen-systemer gjør branndører tilgjengelighet
De kan være ganske irriterende for folk som trenger å passere dem gjentatte ganger: røyk- og branndøren må være lukket. Med mindre de er utstyrt med et hold-åpen-system kan de forbli åpne. Fordi hold-åpen-systemer garanterer at dører lukkes trygt i tilfelle brann. Fordi dette er komplekse installasjoner, er regelmessig vedlikehold obligatorisk.
Brann- og røykbeskyttelsesdører: nødvendig, men ofte irriterende
Branner kan bryte ut raskt, ofte uten at noen legger merke til det. Forsegling er alltid det mest effektive tiltaket for å forhindre spredning av dødelig røyk. Det innebærer at brannsikre vegger i bygninger skal forhindre spredning av brann og røyk så lenge som mulig. Men det forutsetter at dørlukkerne (branndører) i brannveggene, dvs. for dører og porter, er stengt i tilfelle brann. Branndører må derfor lukkes uavhengig ved hjelp av dørlukkere.
Men dører er ofte vanskelige å åpne. Ofte oppleves det å åpne en dør å være ubeleilig og upraktisk. Barn og mennesker med fysiske begrensninger kan kreve ekstern hjelp. For dem kan en lukket dør være en barrière. Å holde dører åpne i lengre perioder, eller permanent, er derfor ofte ønskelig i daglige situasjoner. Å holde en dør åpen mekanisk med f.eks en kile eller krok er imidlertid grovt uaktsomt fra et brannbeskyttelsesperspektiv fordi dørlukkeren da ikke klarer å lukke døren i tilfelle brann.
Det nye trådløse GEZE-settet gjør at du trådløst kan koble de takmonterte detektorene og håndutløserbryteren til falldetektoren til alle GEZE-hold-åpen systemer. Det er lett å utvide. For du må ikke legge en separat ledning. Dette gjør planleggingen enklere, spesielt i oppførte bygg. © GEZE GmbH
Hold-åpen-systemer i stedet for kiler
Godkjente elektriske hold-åpen-systemer er mer praktiske og helt trygge når det gjelder brannbeskyttelse. De deaktiverer den selvlukkende funksjonen til en branndør på en kontrollert måte. Dette betyr at de holder branndørene åpne, men slipper dem automatisk i tilfelle brann slik at dørlukkerne kan gjøre jobben sin.
Hold-åpen systemer er kompliserte tekniske systemer. De består av minst én branndetektor, en strømforsyning, en hold-åpen-enhet og en utløsermekanisme. Hold-åpen-enheter er ofte elektromagnetiske systemer som hold-åpen-magneter, magnetventiler og magnetkoblinger. Hold-åpen-magneter trenger veggmonterte ankerplater. De andre systemene er allerede integrert i dørlukkeren eller føringsskinnen.
Alle typer hold-åpen-enheter har én ting felles: De aktiveres av branndetektoren i tilfelle en alarm, eller av utløsermekanismen i tilfelle strømbrudd. Døren frigis og lukkes av dørlukkeren. For to-fløyede dører sørger en integrert koordinator for at bladene lukkes riktig. Beskyttelsesformålet med branndøren er oppnådd: den forhindrer spredning av brann og røyk.
Døren kan til enhver tid frigjøres manuelt
Hvis døren ikke skal være åpen, kan folk gripe inn når som helst og utløse hold-åpen-funksjonen manuelt. Dette er fordi generell typegodkjenningen fra det tyske instituttet for konstruksjonsteknologi (DIBt) foreskriver et manuelt betjent utløser-alternativ. Det oppnås med en manuell bryter som slår av holdestrømmen. Den må være rød og ha påskriften «lukk døren». Bryterne må være lette å komme til, og ikke skjules av dører som blokkerer tilgangen. Hvis hold-åpen-enheten kan utløses ved å skyve litt på dørbladet, er det ikke nødvendig med en manuell bryter.
Pluss: Slagdørautomatikk og dørlukkere med frisvingfunksjon som tillater nesten motstandsfri passering gjennom branndører, må anses som en del (hold-åpen-enhet) av et hold-åpen-system og kan allerede være inkludert som komponenter i hold-åpen-systemet, f.eks. kan det strømforsyning, utløsermekanisme eller brannvarsler.
Hold-åpen systemer for branndører
Brann- og røykbeskyttelsesdører forhindrer at brann eller røyk i bygninger sprer seg. Tysk byggelov regulerer spesifikasjonene for disse hold-åpen-systemene. Brann- og røykbeskyttelsesdører må være selvlåsende i samsvar med "Retningslinjer for godkjenning av brannbeskyttelseslukkere" (Richtlinien für die Zulassung von Feuerschutzabschlüssen) fra det tyske instituttet for konstruksjonsteknologi (DIBt). Hvis de holdes permanent åpne, er bare et offisielt godkjent hold-åpen-system akseptabelt.
Eksempel på tekniske konstruksjonsstandarder i administrative forskrifter (Muster-Verwaltungsvorschrift Technische Baubestimmung, MVV TB) bestemmer følgende:
“Hold-åpen-systemet er et system som består av enheter og/eller kombinasjoner av enheter som kan deaktivere funksjonen til låseanlegg på en kontrollert måte. Hvis utløsermekanismen aktiveres i tilfelle en brann eller en feil, eller hvis den aktiveres gjennom en manuell utløsning, frigjøres lukkerne som fortsatt er åpne automatisk og sikkert for lukking. Et hold-åpen-system består av minimum
- en branndetektor som røyk- og, om nødvendig, varmedetektor,
- en utløsermekanisme for signalprosessoren,
- en strømforsyning koblet til et strømnett,
- en hold-åpen-enhet som er koblet til strømforsyningen, og
- en manuell bryter”.
Viktig: Denne forskriften for hold-åpen-systemer gjelder en- og to-fløyede slagdører i innvendige vegger. Hold-åpen-systemer kan ikke brukes på ytterdører uten ytterligere tiltak. Klassifiseringen av en brannvegg i henhold til seksjon 30 gir veiledning om et bestemt hold-åpen-system er godkjent i henhold til "generell byggetilsynsgodkjenning". Hvis ytterligere avklaring er nødvendig, må en henvendelse sendes til ansvarlig høyere byggemyndighet, i form av en eiendomsspesifikk designsertifisering.
Generelt er hold-åpen-systemer også egnet for sikring av inneområder på brannsikre ytterdører og vinduer. De angitte driftsforholdene for temperatur og fuktighet må overholdes ved slik anvendelse. Imidlertid anbefaler det tyske instituttet for konstruksjonsteknologi å innhente minst én ekstra vurdering fra en brannvernsekspert.
Byggeteknisk godkjenning av hold-åpen-systemer
Et hold-åpen-system trenger en generell typegodkjenning (aBG) som bevis på brukstillatelse i Tyskland. For dette, må det gjennomgå en egnethetsvurdering i samsvar med spesifikasjoner fra det tyske instituttet for konstruksjonsteknologi (DIBt). Denne typen erklæring om godkjenning er vanligvis gyldig i fem år og kan forlenges på forespørsel.
Hvis den generelle typegodkjenningen for et hold-åpen-system utløper, er ikke installasjonen lenger godkjent for bruk i bygninger. Eksisterende installasjoner kan imidlertid fortsatt brukes, hvis de oppfyller de opprinnelige kravene, og blir regelmessig inspisert og vedlikeholdt. Bygningsdriftsansvarlig bør derfor ta vare på godkjennings-protokollen fra selskapet som monterte installasjonen sammen med brukstillatelsen.
Generelt sett inspiseres og godkjennes bare komplette hold-åpen-systemer med alle tilhørende deler. Bytte av en enkelt komponent i en enhet som ikke lenger er oppført i den byggetekniske godkjenningen vil medføre at hele hold-åpen-systemet mister driftstillatelsen. En ny godkjenningprosess er nødvendig når en gyldig erklæring om godkjenning er oppnådd.
Et integrert hold-åpent-system må kontrolleres for funksjon og korrekt installasjon (generell typesertifisering og dokumentasjon fra produsenten). Etter godkjenningsinspeksjonen skal det settes på et merke som angir datoen for godkjenningen. Denne godkjenningsinspeksjonen organiseres av bygningsdriftsansvarlig, og kan bare gjennomføres av produsenten av hold-åpen-systemet eller en person som er sertifisert av produsenten (en ekspert).
Bygningsdriftsansvarlig må oppbevare all dokumentasjon på korrekt installering og godkjenning. Dette må kunne framlegges på forespørsel (for eksempel branninspeksjoner foretatt av kommunale myndigheter, brannvesen).
DIN 14677 serien - Vedlikehold av elektrisk styrte hold-åpen-systemer for brann- og røykdørsenheter samt for elektrisk kontrollerte hold-åpen-systemer for brannbarrierer på jordbundne transportsystemer - inneholder anbefalinger om vedlikehold. Den består av del 1: Vedlikeholdstiltak og del 2: Krav til fagpersonen. I Tyskland henviser den generelle typegodkjenningen for bygg for hold-åpen-systemer til deler av DIN 14677-1.
Bygningsdriftsansvarlig må til enhver tid holde hold-åpen-systemet i drift, og kontrollere at det fungerer som det skal minst en gang hver måned.
Driftansvarlig er også forpliktet til å organisere årlig inspeksjon av riktig og feilfri samhandling av enheter og generelt vedlikehold. Driftansvarlig er forpliktet til å ansette en kvalifisert vedlikeholdsekspert, eller engasjere et spesialistfirma som kan gjennomføre vedlikeholdet av hold-åpen-systemet. Omfanget, resultatet og datoen for inspeksjonen og vedlikeholdet skal registreres og arkiveres.
Europeisk standard EN 14637 - Bygningsutstyr - Elektrisk styrte hold-åpen-systemer for brann-og røykdører - spesifikasjoner, testmetoder, bruk og vedlikehold, inneholder også generelle anbefalinger for vedlikehold og viser til behovet for samsvar med respektive nasjonale og lokale forskrifter.
Branndører må offisielt godkjennes som «branndørlukkere» av det Tyske instituttet for konstruksjonsteknologi (DIBt). Ettermontering av komponenter i et hold-åpen-system, anses som en forandring av branndøren det er montert på. Driftsansvarlig må derfor kunne dokumentere at endringene omfattes regler for godkjente endringer og utvidelser av branndørlukkere, eller at ombyggingen er i tråd med produsentens spesifikasjoner for branndøren.
GEZE hold-åpen-systemer - kompakte og trygge

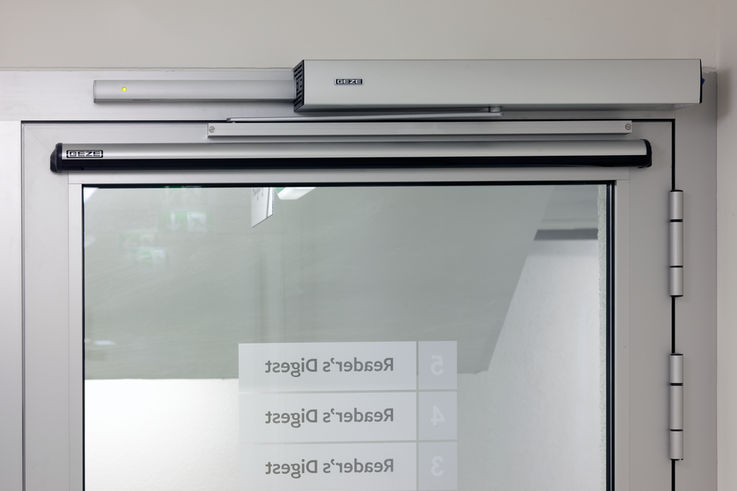

Branndører med drivenhet må alltid kobles til et hold-åpen-system. © Nikolaus Grünwald / GEZE GmbH
GEZE tilbyr et bredt utvalg av hold-åpen-systemer, designet spesielt for bruk i forebyggende brannvern. De er alle inspisert og sertifisert i samsvar med relevante standarder, og er underlagt generell typegodkjenning bygg fra det tyske instituttet for konstruksjonsteknologi (DIBt).
Kompakte hold-åpen-systemer fra GEZE består av en karmdørlukker og et føringsskinnesystem. Strømforsyning, brann- og røykmeldere og elektromekaniske hold-åpent-funksjoner er integrert i føringsskinnene, så det er ingen skjemmende deler på døren eller på veggene. For systemene for to-fløyede branndører er den elektriske hold-åpen-enheten for begge dørbladene og den mekaniske koordinatoren integrert i en gjennomgående føringsskinne.
FA GC 170 trådløs utvidelse er en prisbelønnet innovasjon som eliminerer behovet for tidkrevende kabling av de enkelte komponentene i hold-åpen-systemet. Denne fordelen er spesielt nyttig ved etterutrustning av eksisterende bygninger, spesielt fredede bygninger.
Gå til referanse prosjekt: Etterutrustning av brannbeskyttelse i en Gründerzeit-bygning (jugendstil)
Enkel montering og idriftsetting via ECwire-teknologi
GEZE hold-åpen-systemer kan leveres med dobbelt Ecwire ledningsteknologi for enkel kabling av for eksempel ekstra røykmeldere. Dette systemet gir praktisk installasjon, nettverkstilkobling og idriftsetting av ekstra takmonterte detektorer.
GEZE hold-åpen-enheter
GEZE-porteføljen inkluderer også: Forskjellige hold-åpen-enheter for overliggende og integrerte dørlukkere, for gulvmonterte dørlukkere og for automatisk slagdørautomatikk. De kan integreres individuelt i bygningskonseptet etter kundens ønsker. En hold-åpen-enhet er således en del av et hold-åpen-system, som den danner sammen med en brann- og røykmelder, en utløsermekanisme, en brannvarsler og en adapter for strømforsyning.
Mange standarder og retningslinjer
Med sin spesialkunnskap og mange års erfaring innen brannvernsplanlegging er GEZE godt posisjonert for å tilby omfattende konsulentstøtte.
GEZE-installatører er opplært til å overholde alle standarder og retningslinjer, slik at det installerte hold-åpen-systemet oppfyller forventningene.
Godkjenning og vedlikehold: utføres bare av eksperter
Vær oppmerksom på typiske feil når du installerer hold-åpen-systemer
- det valgte hold-åpen-systemet passer ikke inn i åpningsvinkelen (dørlukkeren er i kontakt med døren)
- døren er for bred
- kabelføringen er feil/mangler
- røyk kan ikke slippes ut
- forurensning av utstyret i byggefasen
- beskyttelses-endestykket er ikke fjernet
- arbeid utført etter idriftsetting uten beskyttelse, tilsmussing av røykmelder
- luftinntak stengt etter første aksept på grunn av utført arbeid, og beskyttelsesdeksler som ikke har blitt fjernet etter endt arbeid
- avstanden mellom den karmmonterte detektoren og taket er for liten (minst 20 mm over røykutløser bryteren er nødvendig)
Hold-åpen-systemer kan bare godkjennes og vedlikeholdes av en ekspert eller en berettiget representant for produsenten. Bevis for denne ekspertisen må fremlegges.
Inspeksjon og vedlikehold kan også utføres av GEZE serviceteknikere
Hold-åpen-systemer må sjekkes månedlig og inspiseres og vedlikeholdes en gang i året. Den månedlige inspeksjonen er nødvendig for å fastslå om døren lukker ordentlig.
For å betjene hold-åpen-systemer trygt, må du sørge for at:
- de er installert riktig i samsvar med bestemmelsene i byggetillatelsen og produsentens spesifikasjoner
- spesifikasjonene for vedlikehold er oppfylt
- tidsangivelsene for skifte av komponenter er overholdt
- vedlikehold er dokumentert
- minimumskvalifikasjonsnivået for vedlikeholdspersonell er oppfylt
Serviceteknikere fra GEZE Service GmbH er selvfølgelig også tilgjengelige for inspeksjon og vedlikehold.
