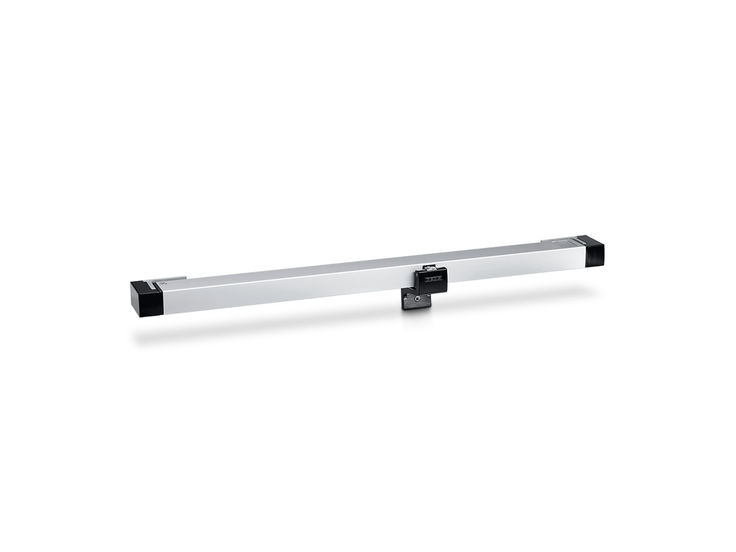

Powerchain * Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde
- Rask åpning ved behov for røyk- og varmeavtrekk, også av svært tunge vinduer
- Motorslag med variabel justering og individuell hastighet for ventilasjon og røyk- og varmeavtrekk (RWA)
- Som spesialutføring med konfigurerbar slaglengde, kabellengde og farge
- Synkronisering av maks. fire drivenheter uten ekstern styring
- DIP-bryter for omstilling av driftsart (solo, synkro, master, slave)

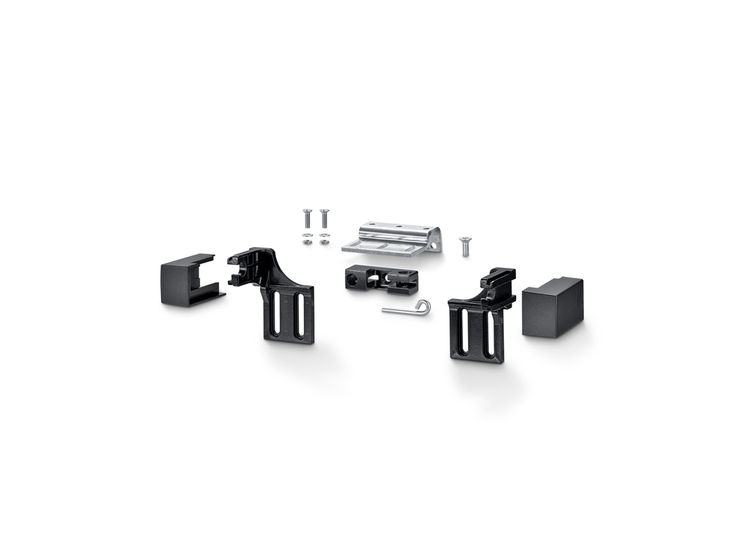

- Enkel og rask montering med Smart fix monteringssystem
- IQ windowdrive - intelligent drivstyring
- Godkjent som naturlig røyk- og varmeavtrekk (NRWG) iht. EN 12101-2
Bruksområder
- Røyk- og varmeavtrekksanlegg (RWA) og naturlig ventilasjon (24 V) i fasader og tak
- Bruk i avtrekks- og forsyningsluftsystem
- Topphengslede, sidehengslede og dreievinduer som åpner innover eller utover
- Takvinduer
- Montering på tre-, plast eller metallvinduer
- Blad- og karmmontering
- Synkronisering av inntil fire drivenheter
- Systemløsning i kombinasjon med Power lock låsemotor
Monteringssituasjoner for referanseobjekter og videoer
Powerchainkjededrev i taket på ÖAMTC-senteret
Intelligente vindusdrev fra GEZE IQ-vindusdrevserien er også egnet for store vinduer i taket. © Sigrid Rauchdobler / GEZE GmbH

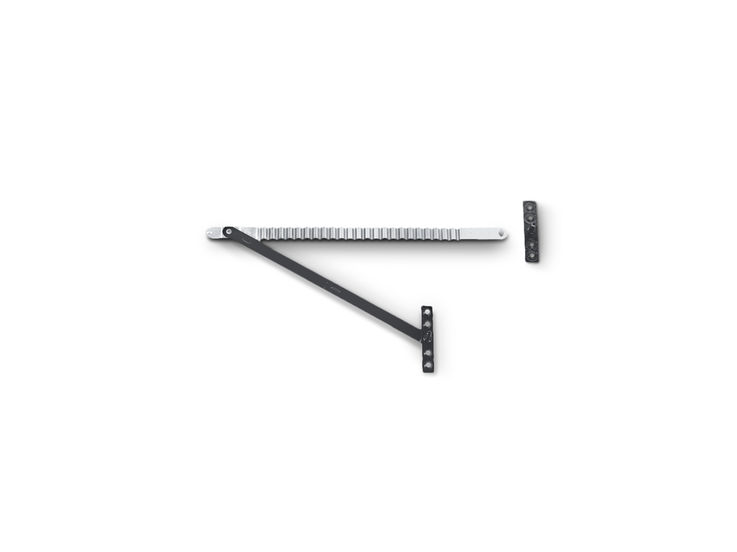

Kjedemotor Powerchain med sikkerhetssakser
Kjedemotor for store og tunge vinduselementer som krever stor åpningsplass, bygd i en boligbygning © GEZE GmbH

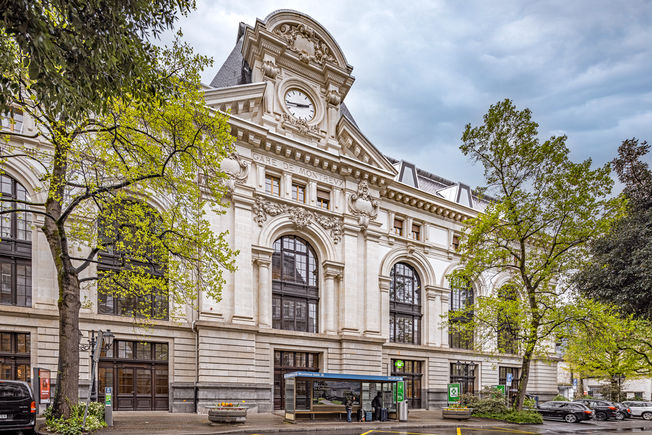

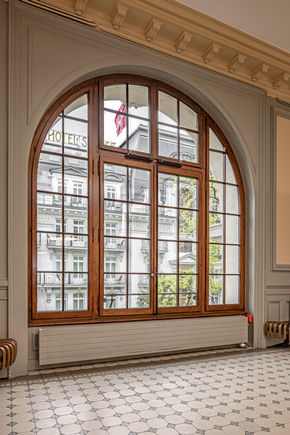

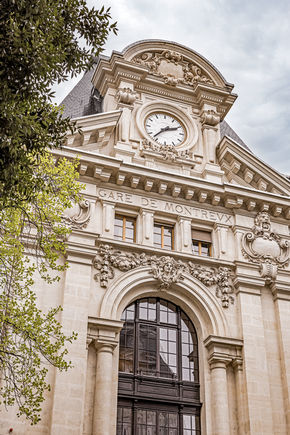

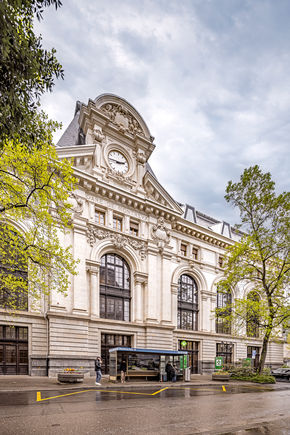

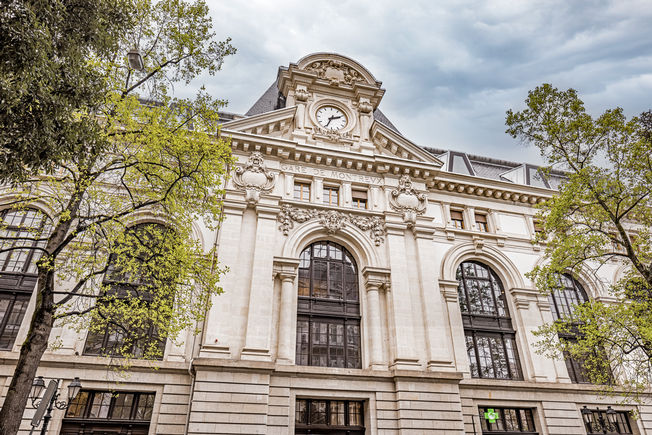

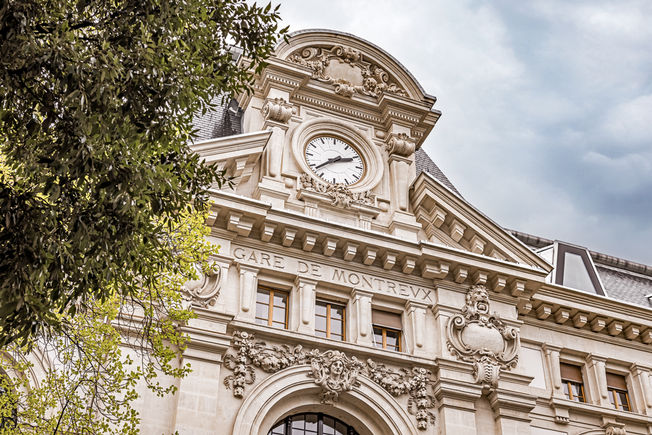

Utvendig utsikt av Montreux jernbanestasjon
Utvendig utsikt av Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Utvendig utsikt av Montreux jernbanestasjon
Utvendig utsikt av Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Utvendig utsikt av Montreux jernbanestasjon
Utvendig utsikt av Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Utvendig utsikt av Montreux jernbanestasjon
Utvendig utsikt av Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Utvendig utsikt av Montreux jernbanestasjon
Utvendig utsikt av Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH

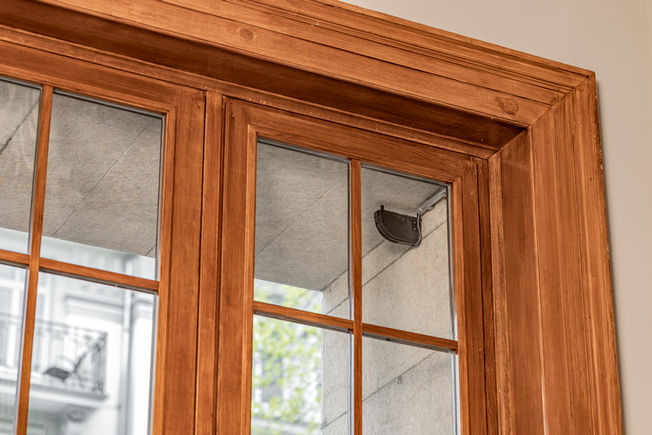

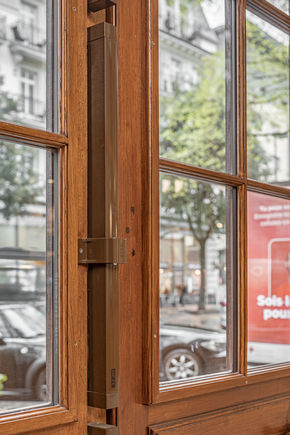

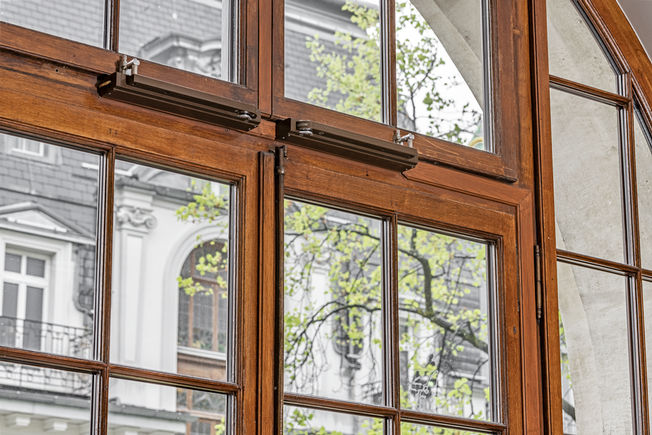

Vippehebeldrev K 600 F Montreux
Vippehebeldrev for montering på vinduer © Lorenz Frey / GEZE GmbH

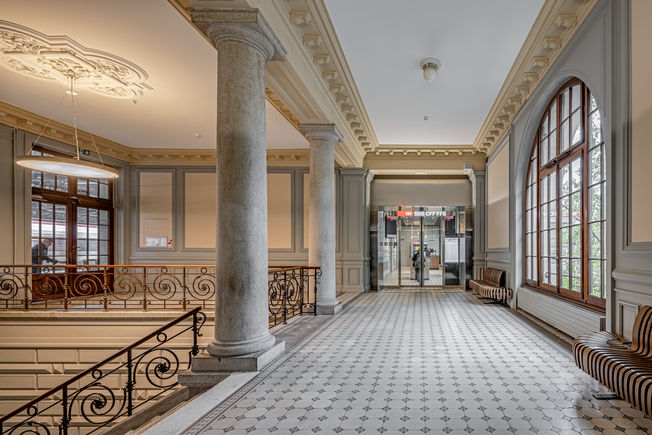

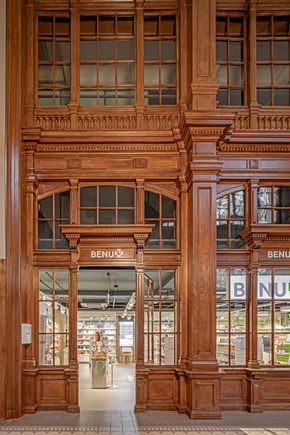

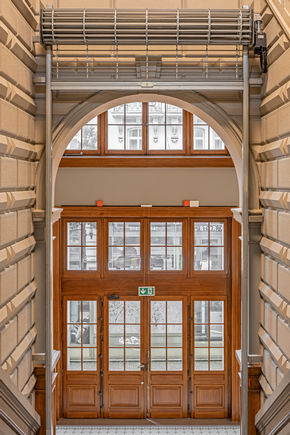

Inneområde inngang til reisebyrået Montreux jernbanestasjon
Inngang Reisebyrå Montreux © Lorenz Frey / GEZE GmbH

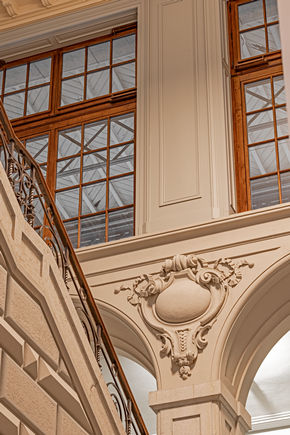

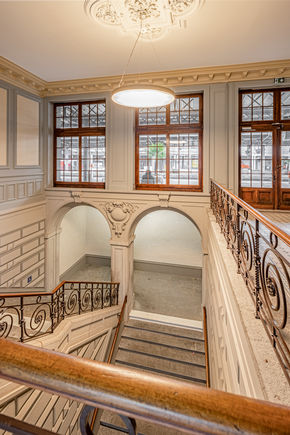

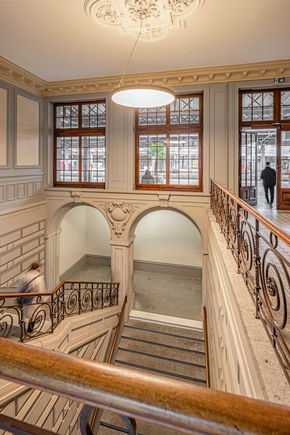

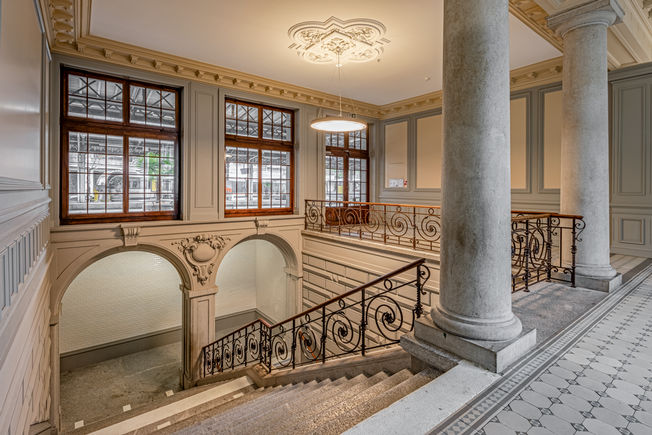

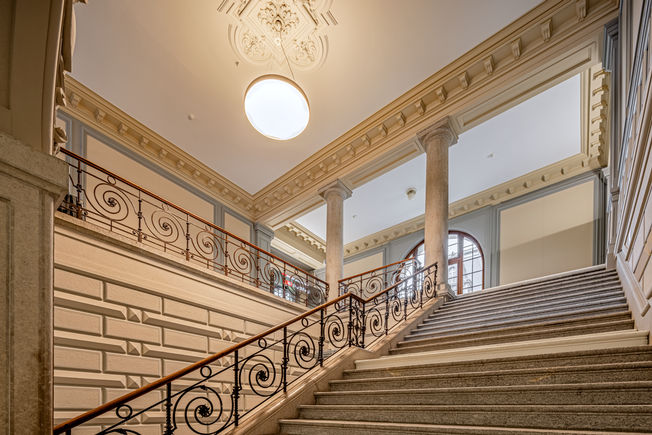

Inneområdet Montreux jernbanestasjon

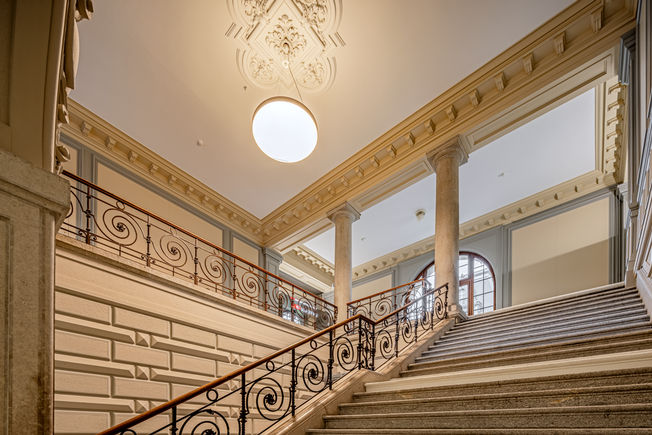

Historisk trapp Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Vippehebeldrev K 600 F Montreux
Vippehebeldrev for montering på vinduer © Lorenz Frey / GEZE GmbH

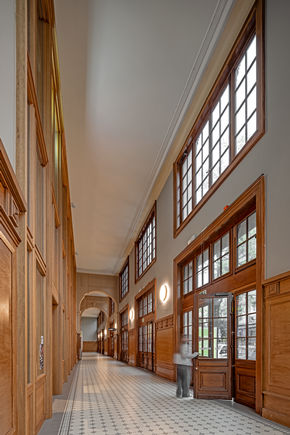

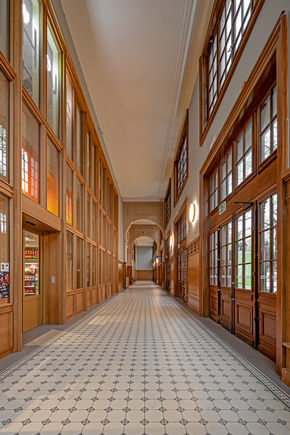

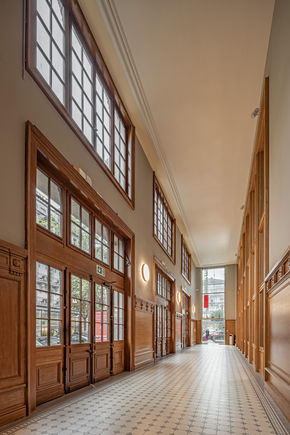

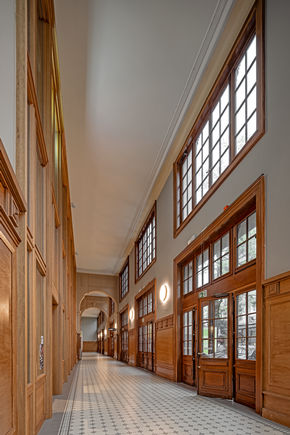

Inneområdet Montreux jernbanestasjon
Inneområdet Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH

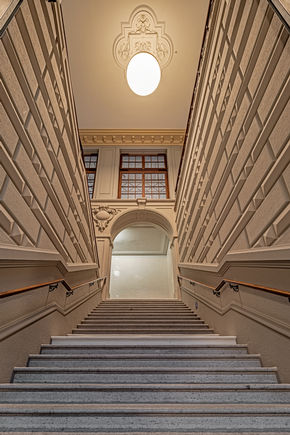

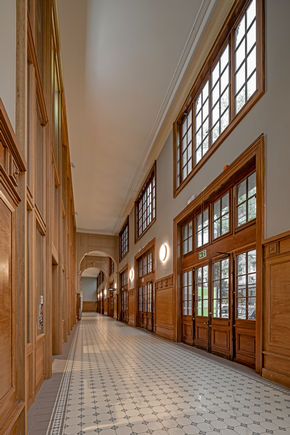

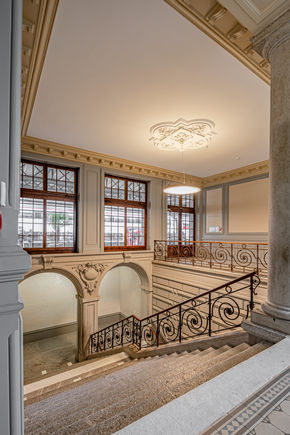

Inneområdet Montreux jernbanestasjon

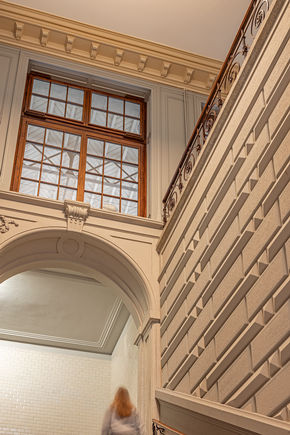

Historisk trapp Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Inneområdet Montreux jernbanestasjon
Historisk trapp Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Inneområdet Montreux jernbanestasjon
Historisk trapp Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Inneområdet Montreux jernbanestasjon
Historisk trapp Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Vippehebeldrev K 600 F Montreux
Vippehebeldrev for montering på vinduer © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH

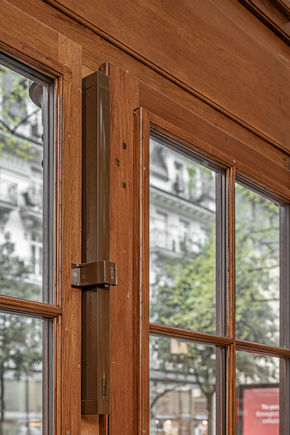

Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH

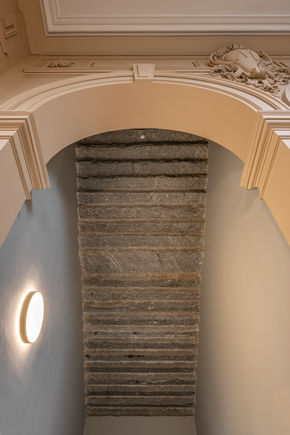

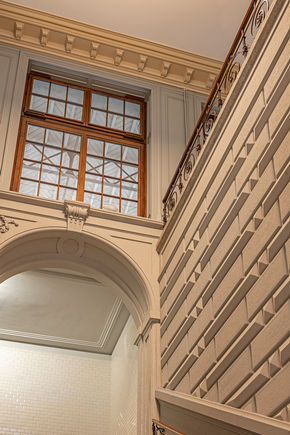

Montreux jernbanestasjon
Historisk trapp © Lorenz Frey / GEZE GmbH
Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH

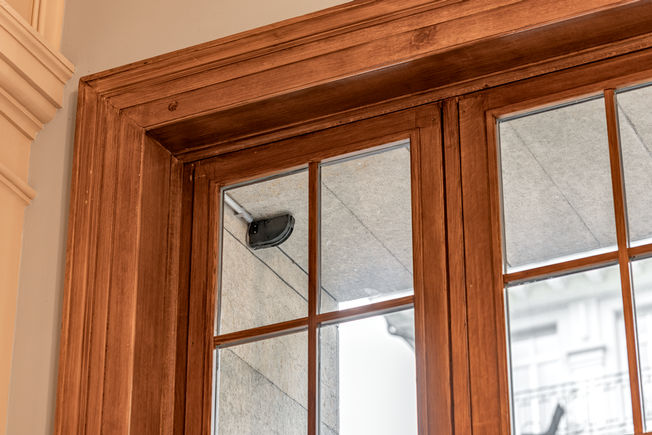

Flatscan W til venstre Montreux jernbanestasjon
Flatscan W til venstre Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Vippehebeldrev K 600 F Montreux
Vippehebeldrev for montering på vinduer © Lorenz Frey / GEZE GmbH

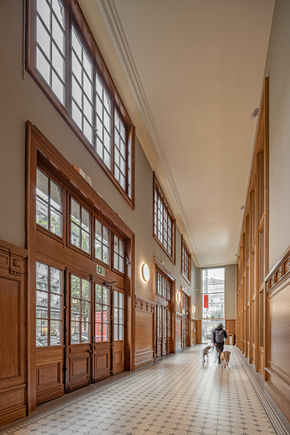

Inneområdet Montreux jernbanestasjon
Inneområde apotek Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Powerchain kjedemotor Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Powerchain kjedemotor Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Flatscan W høyre Montreux jernbanestasjon
Flatscan W høyre Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH
Powerchain kjedemotor Montreux jernbanestasjon
Kjedemotor for store og tunge vinduselementer som krever stor åpnebredde © Lorenz Frey / GEZE GmbH
Inneområdet Montreux jernbanestasjon
Historisk trapp Montreux jernbanestasjon © Lorenz Frey / GEZE GmbH

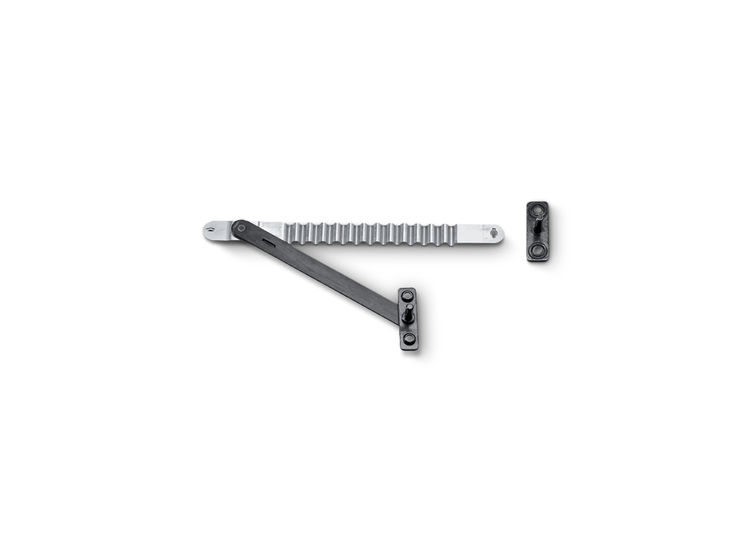

Sikkerhetskommentar
Åpningsvinduer som faller ned kan utgjøre en betydelig fare for liv og helse til personer som oppholder seg i nærheten. Derfor er bruk av GEZE sikkerhetssaks et absolutt krav når det monteres GEZE motorer på bunnhengslede viduer.
Produktspesifikasjoner
| Powerchain | |
| Mål | 36 x 51 mm |
| Plassbehov på ramme (mm) | Karmmontasje EW: 50/61 mm (for dreiefløy, åpner venstre), Rammemontering EW: 30/41 mm (for dreieblad, åpner høyre), Karmmontering AW: 50 mm |
| Plassbehov på åpningsvindu (mm) | Karmmontasje EW: 40 mm, rammemontering EW: 50 mm, Karmmontasje AW 30/41 mm (for dreieblad, åpner høyre) |
| Åpningshastighet røyk- og varmeavtrekk (RWA) | 15 mm/s |
| Åpningshastighet ventilasjon | 5 mm/s |
| Lukkehastighet (maks.) | 5 mm/s |
| Trykkekraft (maks.) | 600 N (avh. av slaglengde), se kraft-vei-diagrammet |
| Stengekraft (maks.) | 3000 N |
| Trekkraft | 600 N |
| Dørbladvekt | 200 kg* |
| Overfalsområde | 0 - 23 mm (avh. av bruk og konsollsett) |
| Spenning i drift | 24 V ± 25 % |
| Driftsspenning | 24 V DC |
| Strømforbruk | 1.5 A |
| Strømforbruk etter bruksområde | Ventilasjon (24 V): 1,2 A; røyk- og varmeavtrekk (RWA) (18 V): 1,5 A |
| Strømforbruk | 36 W |
| Bruksintervall | 30 % |
| Spesiallengde kabel | 5 m, 7.5 m |
| Minste trådtverrsnitt | 0.75 mm² |
| Antall ledere | 4 ledere |
| Driftstemperatur | -5 - 70 °C |
| Beskyttelsesklasse | IP40 |
| Verneklasse | III |
| Synkrofunksjon | Ja |
| Åpningshastigheten kan justeres (ventilasjon) | Ja |
| Ekstra lås på forespørsel | Ja |
| Type tilleggslåsing | Motorlås |
| Type slagbegrensning | Innstillingsenhet, Fabrikksinnstilling |
| Utkobling i endeposisjon åpen | elektronisk med intern retningsviser |
| Utkobling i endeposisjon lukket | Elektronisk via strømforbruk |
| Overbelastningsutkobling | Ja |
| Full åpning på 60 sek. | ja, inntil 800 mm slaglengde, inkl. motorlås |
| NRWG godkjent | Ja |
| NRWG-tilleggsinformasjon | ja, inntil 800 mm slaglengde, inkl. motorlås |
| Antall synkroniserte drivenheter | 4 |

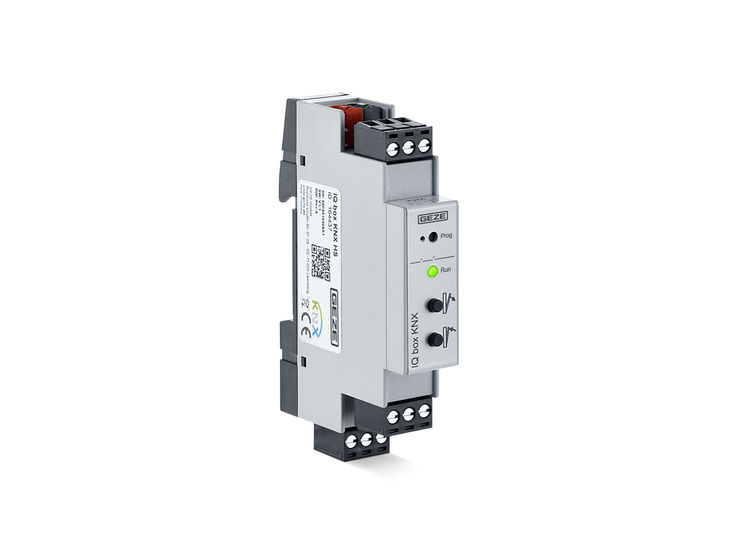

| KNX-kompatibel | Ja |
| Bunnhengslet vindu INNADSLÅENDE karmmontering | Ja |
| Bunnhengslet vindu INNADSLÅENDE fløymontasje | Ja |
| Bunnhengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Sidehengslet vindu INNADSLÅENDE karmmontasje | Ja |
| Sidehengslet vinduINNADSLÅENDE fløymontasje | Ja |
| Sidehengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Topphengslet vindu INNADSLÅENDE karmmontasje | Ja |
| Topphengslet vindu INNADSLÅENDE fløymontasje | Ja |
| Topphengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Takvindu UTOVERSLÅENDE | Ja |
Nedlasting

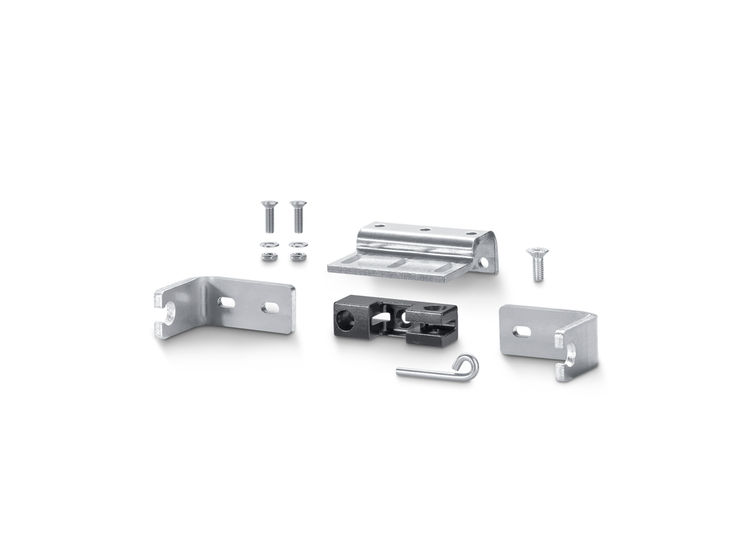

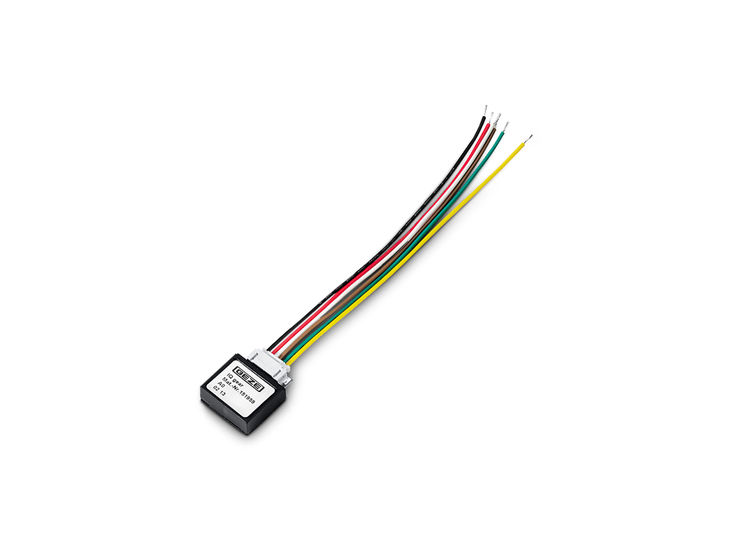

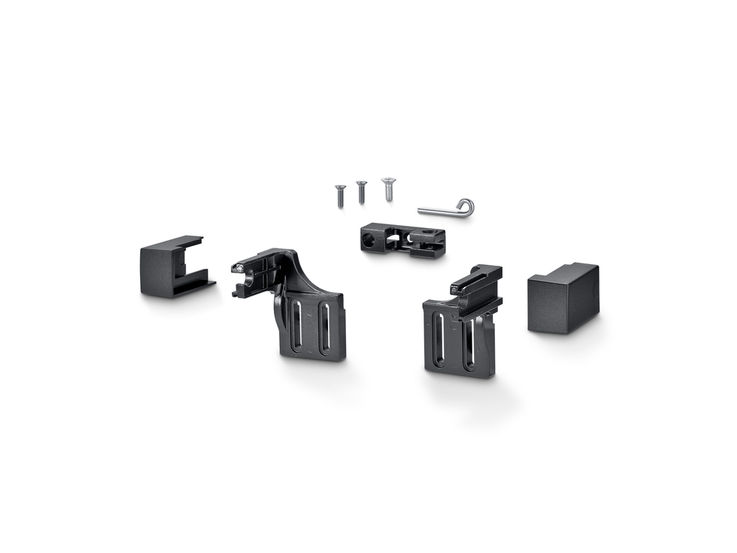

Varianter og tilbehør
