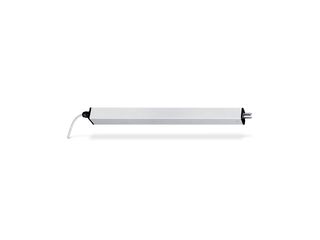

E 250 NT Spindelmotor med små dimensjoner og stort bruksområde

Spindelmotor E 250 NT Spindelmotor med små dimensjoner og stort bruksområde
  • Motorslag med variabel justering og individuell hastighet for ventilasjon og røyk- og varmeavtrekk (RWA)
  • Synkronisering av maks. fire drivenheter uten ekstern styring
  • Enkelt å endre driftsmodus (Solo og Syncro, Master/Slave) ved hjelp av en DIP-bryter
  • IQ windowdrive - intelligent drivstyring
  • Godkjent som naturlig røyk- og varmeavtrekk (NRWG) iht. EN 12101-2
Kontakt oss

Bruksområder

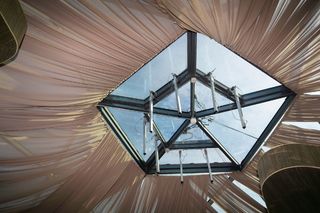

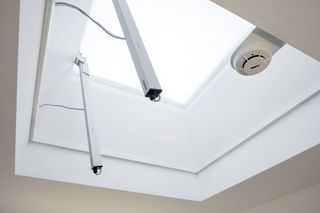

  • Røyk- og varmeavtrekksanlegg (RWA) og naturlig ventilasjon (24 V) for direkte utlufting i fasader og tak
  • Topphengslede, sidehengslede vinduer samt dreievinduer og takvnduer som åpner innover eller utover
  • Bruk i avtrekks- og forsyningsluftsystem
  • E 250 NT kun for tørre rom, variant E 250 NT AB for beskyttet utendørsområde (f.eks. fortak)
  • Montering på tre-, plast eller metallvinduer

Produktspesifikasjoner

E 250 NT
Mål 40 x 47 mm
Åpningshastighet røyk- og varmeavtrekk (RWA) 5,7 mm/s, slaglengde 500: 9,5 mm/s
Åpningshastighet ventilasjon 5 mm/s
Trykkekraft (maks.) 750 N
Stengekraft (maks.) 2000 N
Trykkraft 750 N
Trekkraft 750 N
Spenning i drift 24 V ± 25 %
Driftsspenning 24 V DC
Strømforbruk 1.3 A
Strømforbruk etter bruksområde Ventilasjon (24 V): 0,9 A; røyk- og varmeavtrekk (RWA) (18 V): 1,0 A Slaglengde 500: Ventilasjon (24 V): 1,1 A; røyk- og varmeavtrekk (RWA) (18 V): 1,3 A
Strømforbruk 20 W
Bruksintervall 30 %
Tilkoblingskabellengde 2 m
Spesiallengde kabel 5 m, 7.5 m
Minste trådtverrsnitt 0.75 mm²
Antall ledere 4 ledere
Driftstemperatur -5 - 70 °C
Beskyttelsesklasse IP65
Verneklasse III
Synkronfunksjon Ja
Ekstra lås på forespørsel Ja
Type tilleggslåsing Motorlås
Type slagbegrensning Innstillingsenhet, Fabrikksinnstilling
Utkobling i endeposisjon åpen elektronisk med intern retningsviser
Utkobling i endeposisjon lukket elektronisk iht. strekning og belastning
Overbelastningsutkobling Ja
Full åpning på 60 sek. ja, inntil 500 mm slaglengde
NRWG godkjent Ja
NRWG-tilleggsinformasjon ja, inntil 500 mm slaglengde
Antall synkroniserte drivenheter 4
KNX-kompatibel Ja
Bunnhengslet vindu INNADSLÅENDE karmmontering Ja
Bunnhengslet vindu INNADSLÅENDE fløymontasje Ja
Bunnhengslet vindu UTOVERSLÅENDE karmmontasje Ja
Sidehengslet vindu INNADSLÅENDE karmmontasje Ja
Sidehengslet vinduINNADSLÅENDE fløymontasje Ja
Sidehengslet vindu UTOVERSLÅENDE karmmontasje Ja
Topphengslet vindu INNADSLÅENDE karmmontasje Ja
Topphengslet vindu INNADSLÅENDE fløymontasje Ja
Topphengslet vindu UTOVERSLÅENDE karmmontasje Ja
Takvindu UTOVERSLÅENDE Ja
