Røyk- og varmeavtrekksanlegg i kjøpesenteret Adigeo i Verona

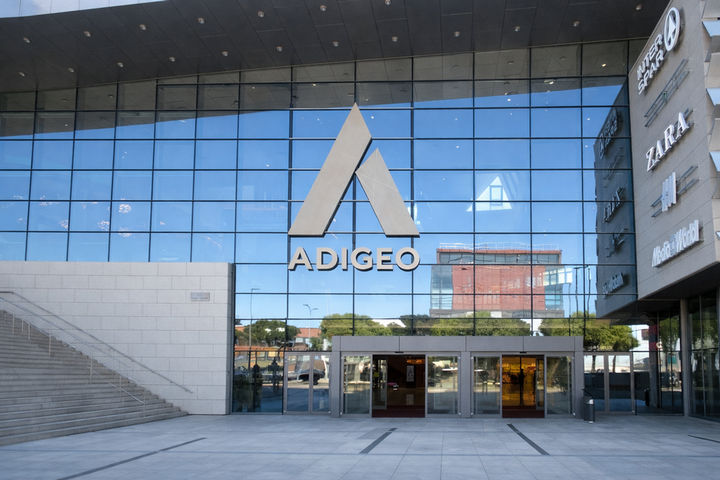

Kjøpesenteret Adigeo Verona er et av byens viktigste handelsområder og ble ferdigstilt i 2017 på et areal på rundt 47 000 m². Bygningskledningen på dette stilfulle kjøpesenteret preges av store vinduer og takflater. En pålitelig røykavtrekk i en nødsituasjon er avgjørende for å gi beskyttelse til mennesker og eiendeler. Derfor spiller røyk- og varmeavtrekksanlegg (RWA) en strategisk viktig rolle i brannvernskonseptet. I tillegg stiller den karakteristiske arkitekturen høye krav til det tekniske brannvernet.
Oppgaven: Integrering av et kraftig røyk- og varmeavtrekk i en bygningskledning som preger arkitekturen

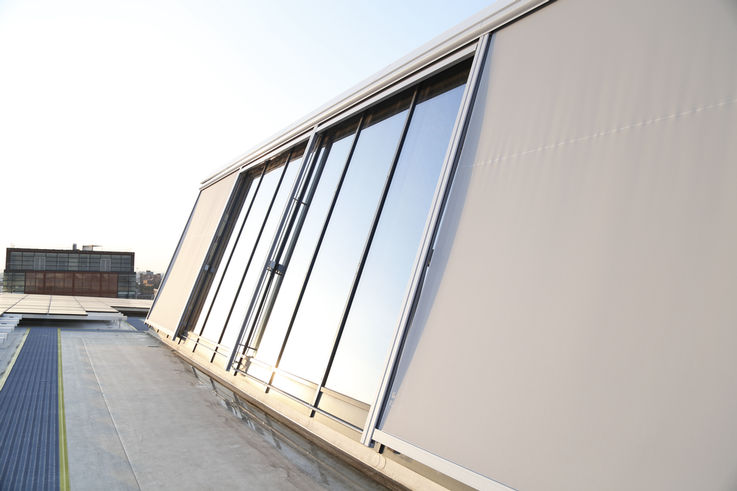

De mange glassflatene i kjøpesenteret kan brukes til røyk- og varmeavtrekk. © GEZE ITALIA
GEZE fikk i oppdrag å integrere et røyk- og varmeavtrekksanlegg i kjøpesenteret, som skal sikre effektiv røykavtrekk fra bygningen i tilfelle brann, samtidig som det smelter diskret inn i arkitekturen. Anlegget bør dessuten kunne brukes til daglig naturlig ventilasjon.
Rask røykavtrekk fra bygningen ved hjelp av et røyk- og varmeavtrekksanlegg (RWA) skal i tilfelle brann forbedre sikten og redusere belastningen fra røykgasser. Dette skal muliggjøre sikker evakuering og sikre at redningsmannskapene får den støtten de trenger under innsatsen.
Den kontrollerte avledningen av varme skal redusere den termiske belastningen på bygningsdelene. Dette skal bidra til å minimere skader på bygningen og forlenge konstruksjonens levetid.
Røyk- og varmeavtrekksanlegg sørger for sikkerhet, røykavtrekk og naturlig ventilasjon

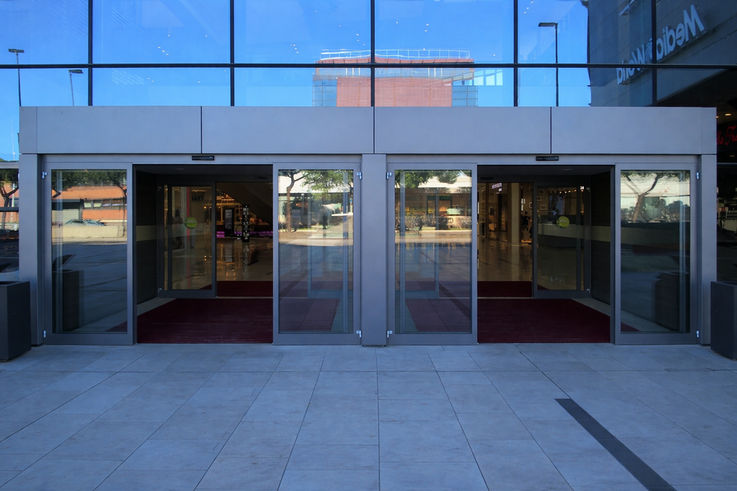

I tilfelle brann strømmer frisk luft inn gjennom dørene, noe som gir bedre muligheter for rømning og redning. © GEZE ITALIA
Etter grundig planlegging ble et røyk- og varmeavtrekksanlegg installert som utnytter kamineffekten: I tilfelle brann ledes røyk og varme målrettet ut fra de øvre delene av bygningen for å redusere mengden giftige gasser og begrense temperaturstigningen. Samtidig strømmer det inn frisk luft nedenfra, noe som sikrer et stabilt, røykfritt luftlag i den nedre delen av bygningen og gjør rømnings- og redningsveier tilgjengelige.
Med tanke på Adigeos’ størrelse, med over 130 butikker, det høye besøkstallet og den komplekse arkitekturen, ble det lagt særlig vekt på et raskt og pålitelig røykavtrekk gjennom vinduene. Takket være grundige beregninger av vekt og type vindusflater som skal åpnes, ble det funnet en løsning i form av kjedemotoren GEZE Powerchain, som sikrer pålitelig ytelse på lang sikt og full overholdelse av lovkravene.
DIN EN 12101-2 for naturlig røyk- og varmeavtrekk (NSHEV)
Standarden EN 12101-2 gjelder for naturlig røyk- og varmeavtrekk (NSHEV), som brukes og markedsføres som en del av naturlige røyk- og varmeavtrekksanlegg (RWA). I EU må naturlig røyk- og varmeavtrekk (NSHEV) være i samsvar med DIN EN 12101-2. GEZE vindusmotorer for røyk- og varmeavtrekk (RWA) er kontrollert i samsvar med DIN EN 12101-2 i NRWG. De oppfyller bl.a. kravet om å åpne NSHEV fullstendig på maksimalt 60 sekunder.
Systemløsning: Integrert røyk- og varmeavtrekksanlegg med Powerchain 24V

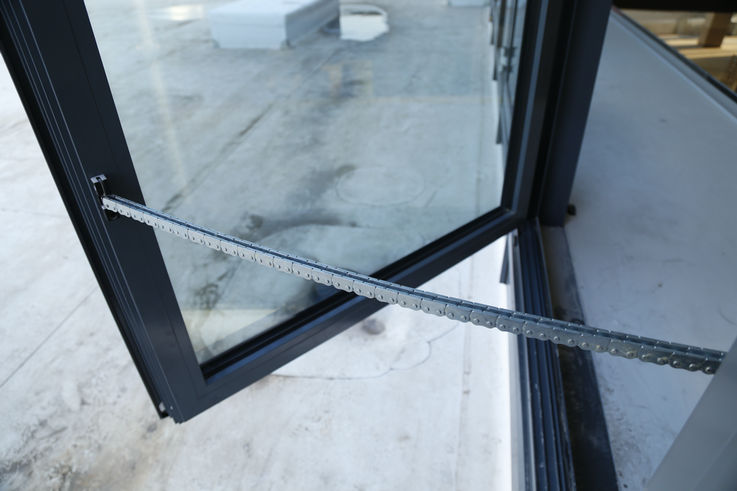

GEZE Powerchain er det riktige drivsystemet for spesielt tunge vinduer. © GEZE ITALIA

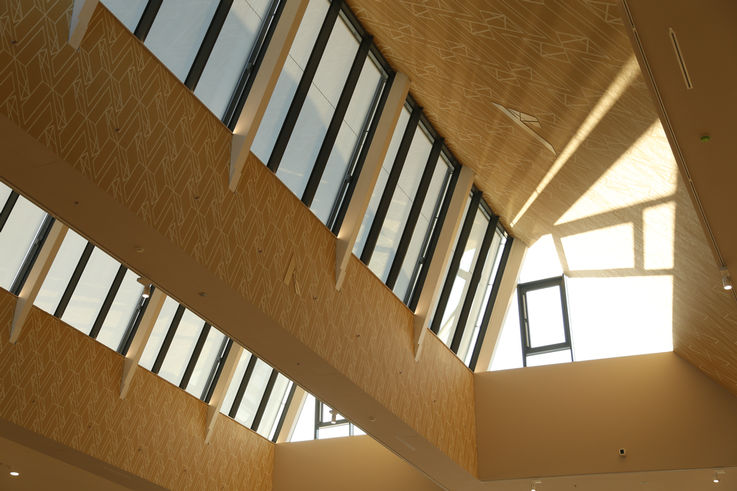

Kamineffekten sørger for at røyk og gasser slipper ut gjennom de åpne vinduene. © GEZE ITALIA
Et sentralt element i løsningen er 24 V-kjedemotorer av typen GEZE Powerchain, som er installert på innvendige vinduer og ivaretar både ventilasjons- og røyk- og varmeavtrekk-funksjoner. Takket være den presise integreringen i den åpne fasadestrukturen smelter røyk- og varmeavtrekk-elementene harmonisk inn i arkitekturen.
Anlegget er under styring via RWA-sentralen MBZ 300, som er koblet til røykmelderne og manuelle utløserelementer. I tilfelle brann åpnes vinduene på en koordinert måte, slik at den ønskede kamineffekten oppnås. Vinduene kan styres separat for ventilasjon av bygningen ved hjelp av naturlig ventilasjon.
Vindusmotorene som brukes, er konstruert for store og tunge vinduer, og takket være synkroniseringen av flere drivenheter åpner de selv vinduer med kompliserte former jevnt og kontrollert. Med en åpningshastighet på 15 mm/s og en konstruksjon som tåler dørbladvekter på opptil 200 kg, oppfyller de kravene til raskt og pålitelig røykavtrekk. I tillegg er det integrert automatiske lineære skyvedører av typen GEZE ECdrive, som åpnes ved alarm og bidrar både til evakuering og lufttilførsel.
Resultatet: Økt sikkerhet ved brann takket være intelligent vindusteknikk
Som et erfarent, globalt selskap innen røyk- og varmeavtrekksanlegg og pålitelig vindusteknikk kjenner vi kravene til bygninger i detaljhandelen, samt landespesifikke retningslinjer og lover. Vi bistår gjerne i alle faser av prosjektet – fra planlegging og gjennomføring til den daglige driften.
