Dørlukker med frisvingfunksjon 2-fløyet

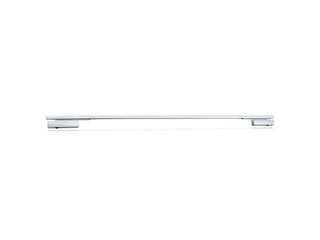

TS 5000 R-ISM/S med frisvingfunksjon * Karmdørlukkersystem med glideskinne for 2-fløyede dører, integrert koordinering, frisvingfunksjon på aktivt dørblad, elektrisk hold-åpen enhet og integrert røykutløserbryter
- System som består av TS 5000 E Hy 3-6 og TS 5000 og R-ISM/S-glideskinne med feste på passivt blad
- Passivt blad med TS 5000 med lukkekraft EN 2-6 eller TS 5000 ECline med lukkekraft EN 3-5
- Aktiv dørblad med TS 5000 E Hy (24 V) og justerbar lukkekraft EN 3-6
- Elektrisk hold-åpen enhet for passivt blad skjer i glideskinnen, hold-åpen område 80°-130°
- Hold-åpen-enhet av gangfløyen gjøres med dørlukker med frisvingfunksjon
- Komfortrastfunksjon på aktivt dørblad for stopp av døren i maksimal åpningsvinkel
- Driftsspenning 230 V AC
- Koordinatoren holder det aktive dørbladet i venteposisjon til det passive dørbladet er lukket
- Integrert brann- og røykmelder som lukker døren automatisk i tilfelle brann
- Røykutløserbryter med forurensningsindikator og tilpasning av alarmnivå
- Hydraulisk endeslag som akselererer døren rett før lukket stilling
- Lukkehastigheten kan ikke tilpasses individuelt
- Integrert åpningsbrems, bremser dører som slås hardt opp
- Visning av lukkekraften for enklere kontroll av innstillingen
- Alle funksjoner kan justeres fra fronten
Bruksområder
- Brann- og røykbeskyttelsesdør
- To-fløyede høyre- og venstre-slagdører
- Symmetrisk og asymmetrisk dørdeling mulig
- Slagdører med inntil 2800 båndavstand og 1400 mm dørbladbredde
- Min. båndavstand 1500 mm, min. bredde på gangfløy 875 mm og på skåtefløy 400 mm
- Holdesystemer med integrert hold-åpen enhet på det passive dørbladet og integrert røykutløserbryter
- Dørbladmontasje, hengselside
Produktspesifikasjoner
| TS 5000 R-ISM/S med frisvingfunksjon | |
| Barrierefri iht. DIN 18040 til dørbladbredde (maks) i mm | 1400 mm |
| Dørbladbredde (maks.) | 1400 mm |
| Monteringstype | Dørbladmontasje, hengselside |
| Åpningsvinkel (maks.) | 180 ° |
| Inngangsspenning | 230 V AC |
| Frekvens forsyningsspenning | 50 Hz |
| Min. båndavstand | 1500 mm |
| Min. bredde passivt blad | 400 mm |
| Egnethet som branndør | Ja |
| Frisvingområde | 85 ° - 160 ° |
| Justerbar lukkekraft | Ja, trinnløs |
| Justerbar lukkehastighet | Ja |
| Justerbart endeslag | Ja, via ventil |
| Integrert åpningsbrems | Ja, kan justeres hydraulisk |
| Posisjon for justering av lukkestyrke | Front |
| Visning av lukkekraft | Ja |
| hold-åpen-funksjon | Elektrisk |
| hold-åpen enhet på aktivt/passivt dørblad | Ja / Ja |
| Holdeområde | 80 ° - 130 ° |
| Integrert røykutløserbryter | Ja |
| integrert koordinering | Ja |
