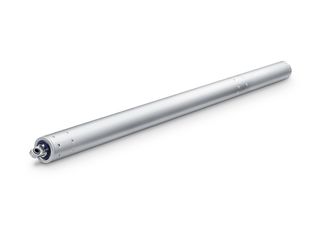

E 1500 N * Slank spindelmotor for tunge åpningsvinduer i fasade og tak
- Slankte dimensjoner og aluminiumshus for høye krav til design
- Robust og korrosjonsbestandig utføring med innebygget endeposisjonsdemping
- For fløybredder over 1200 mm finnes egne syncro- motorsett
- Omfattende konsoller gir mulighet for forskjellige typer montering på primære- og sekundære lukkekanter
- Synkrosett uten ekstern styringsenhet
Bruksområder

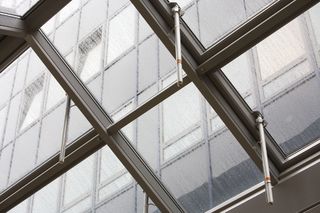

- Tunge vinduselementer i fasade eller tak
- Naturlig ventilasjon, røyk- og varmeavtrekksanlegg (RWA)
- Topphengslede, sidehengslede vinduer samt dreievinduer og takvnduer som åpner innover eller utover
- Bruk i avtrekks- og forsyningsluftsystem
- Montering på tre-, plast eller metallvinduer
Produktspesifikasjoner
| E 1500 N | |
| Mål | 36 x 36 mm |
| Åpningshastighet røyk- og varmeavtrekk (RWA) | 4 mm/s |
| Åpningshastighet ventilasjon | 4 mm/s |
| Lukkehastighet (maks.) | 4 mm/s |
| Stengekraft (maks.) | 5000 N |
| Trykkraft | 1600 N |
| Trekkraft | 1600 N |
| Spenning i drift | 24 V (+25 % til -20 %) |
| Driftsspenning | 24 V DC |
| Strømforbruk | 1.2 A |
| Strømforbruk | 29 W |
| Gjentagende rippel | 20 % |
| Bruksintervall | 30 % |
| Tilkoblingskabellengde | 2.5 m |
| Spesiallengde kabel | 5 m, 10 m |
| Minste trådtverrsnitt | 1 mm² |
| Antall ledere | 3 ledere |
| Driftstemperatur | -5 - 75 °C |
| Beskyttelsesklasse | IP65 |
| Verneklasse | III |
| Synkrofunksjon | Ja |
| Type tilleggslåsing | Motorlås |
| Type slagbegrensning | Fabrikksinnstilling |
| Utkobling i endeposisjon åpen | elektronisk |
| Utkobling i endeposisjon lukket | elektronisk |
| Overbelastningsutkobling | Ja |
| Full åpning på 60 sek. | ja, inntil 300 mm slaglengde |
| Antall synkroniserte drivenheter | 4 |
| Bunnhengslet vindu INNADSLÅENDE karmmontering | Ja |
| Bunnhengslet vindu INNADSLÅENDE fløymontasje | Ja |
| Bunnhengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Sidehengslet vindu INNADSLÅENDE karmmontasje | Ja |
| Sidehengslet vinduINNADSLÅENDE fløymontasje | Ja |
| Sidehengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Topphengslet vindu INNADSLÅENDE karmmontasje | Ja |
| Topphengslet vindu INNADSLÅENDE fløymontasje | Ja |
| Topphengslet vindu UTOVERSLÅENDE karmmontasje | Ja |
| Takvindu UTOVERSLÅENDE | Ja |
