Glideskinne 2-fløyet dør

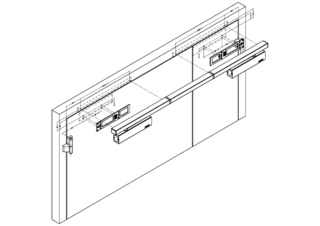

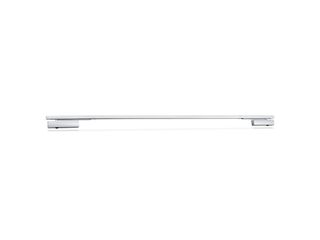

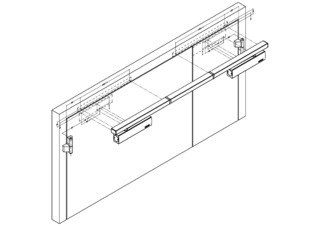

TS 5000 E-ISM ECline * Karmdørlukker med glideskinne for barrierefrie, lettåpnende 2-fløyede dører med dørbladbredde inntil 1250 mm iht. DIN 18040 med integrert koordinering og elektrisk hold-åpen-enhet
- System som består av to dørlukkere TS 5000 IS og E-ISM glideskinne
- Lukkekraft med variabel justering fra EN 3-5
- Driftsspenning 24 V DC
- For høyre- og venstrehengslede dører som brukes uten omstilling
- Elektrisk hold-åpen enhet i glideskinnen på skåtefløyen, med hold-åpen område 80°- -130°
- Holdingen av gangfløyen gjøres med en holdemagnet eller en dørlukker med frisvingfunksjon
- Koordinatoren holder det aktive dørbladet i venteposisjon til det passive dørbladet er lukket
- Hydraulisk endeslag som akselererer døren rett før lukket stilling
- Lukkehastigheten kan ikke tilpasses individuelt
- Integrert åpningsbrems, bremser dører som slås hardt opp
- Visning av lukkekraften for enklere kontroll av innstillingen
- Alle funksjoner kan justeres fra fronten
- Kontroll av at dørbladet holdes åpen via potensialfri kontakt på den elektriske hold-åpen-enheten
Bruksområder
- Brann- og røykbeskyttelsesdør
- To-fløyede høyre- og venstre-slagdører
- Slagdører med inntil 2500 mm båndavstand, ekstra lengde til 3200 mm
- Symmetrisk og asymmetrisk dørdeling mulig
- Dørbladmontasje, hengselside
- Hold-åpen-systemer med integrert hold-åpen-funksjon
Produktspesifikasjoner
| TS 5000 E-ISM ECline | |
| Barrierefri iht. DIN 18040 til dørbladbredde (maks) i mm | 1250 mm |
| Dørbladbredde (maks.) | 1250 mm |
| Monteringstype | Dørbladmontasje, hengselside |
| Åpningsvinkel (maks.) | 180 ° |
| Inngangsspenning | 24 V DC |
| Min. båndavstand | 1300 mm |
| Min. bredde passivt blad | 400 mm |
| Egnethet som branndør | Ja |
| Justerbar lukkekraft | Ja, trinnløs |
| Justerbar lukkehastighet | Ja |
| Justerbart endeslag | Ja, via ventil |
| Integrert åpningsbrems | Ja, kan justeres hydraulisk |
| Posisjon for justering av lukkestyrke | Front |
| Visning av lukkekraft | Ja |
| hold-åpen-funksjon | Elektrisk |
| hold-åpen enhet på aktivt/passivt dørblad | Ja / Ja |
| Holdeområde | 80 ° - 130 ° |
| integrert koordinering | Ja |
Nedlasting
Dørlukker TS 5000 L-ISM
