Slimdrive EMD

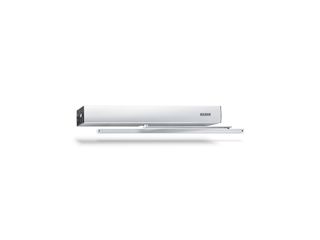

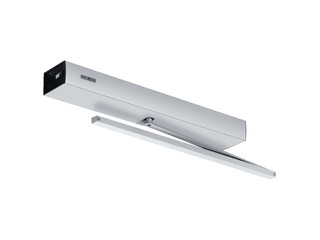

Slagdørsystem Slimdrive EMD Invers 1-fløyet * Elektromekanisk døråpner for en-fløyet røyk- og varmeavtrekk med luftinntak
- Åpne- og lukkehastigheten kan tilpasses individuelt
- Elektrisk endeslag som akselererer døren rett før lukket stilling
- Den elektriske koordinatoren holder gangfløyen i venteposisjon til skåtefløyen er lukket
- Invers-funksjonen åpner døren med fjærkraft og lukker den motorisk
- Vindfang-funksjon regulerer åpning og lukking av to påfølgende dører (sluse)
- Hindringsdeteksjonen stanser åpne- eller lukkeforløpet hvis den støter på et hinder
- Hinderreversering registrerer et hinder og går tilbake til åpningsposisjon
- Push & Go-funksjon utløser drivautomatikken etter et lett trykk på dørbladet
- Drivenheten kan brukes med glideskinne eller standard arm
Bruksområder
- Dører som inngår i rømnings- og redningsveier
- En- og to-fløyede høyre- og venstre-slagdører
- Slagdører inntil 2800 mm båndavstand, 1400 mm dørbladbredde eller 230 kg dørbladvekt
- RWA tilluftssystem
- Innvendige dører og ytterdører med høy gjennomgangsfrekvens
- Dørbladmontasje og karmmontasje
Konfigurasjonsvarianter
- Slimdrive EMD Invers
Produktspesifikasjoner
| Slagdørsystem Slimdrive EMD Invers 1-fløyet | |
| Høyde | 70 mm |
| Dybde | 121 mm |
| Dørbladvekt (maks) 1-fløyet | 230 kg |
| Hengselmål (min.-maks.) 2-fløyet | 1500 mm - 2800 mm |
| Dørbladbredde (min - maks.) | 750 mm - 1400 mm |
| Karmdybde (maks.) | 400 mm |
| Døroverslag (maks.) | 30 mm |
| Type drivenhet | Elektromekanisk |
| Åpningsvinkel (maks.) | 130 ° |
| venstre hengslet dør | Ja |
| høyre hengslet dør | Ja |
| Karmmontasje karmside med standard arm | Ja |
| Karmmontasje karmside med rulleskinne | Ja |
| Karmmontasje på hengselsiden med glideskinne | Ja |
| Dørbladmontasje hengselside med rulleskinne | Ja |
| Elektrisk endeslag | Ja |
| Elektrisk lukkesekvensregulering | Ja |
| Nettfrakobling | Hovedbryter i motorenhet |
| Signaloverføringsforsinkelse (maks.) | 20 s |
| Driftsspenning | 230 V |
| Nominell effekt | 230 W |
| Strømtilførsel til eksterne forbrukere (24 V DC) | 1000 mA |
| Driftstemperatur | -15 - 50 °C |
| Beskyttelsesklasse | IP20 |
| Driftsart | Av, Automatikk, Alltid åpen, Stengetid, Natt |
| Funksjonstype | Helautomatisk |
| Funksjon automatikk | Ja |
| Funksjon Low Energy | Ja |
| Funksjon Taster | Ja |
| Funksjon Invers (åpning med fjær) | Ja |
| Vindfangfunksjon | Ja |
| Hinderregistrering | Ja |
| Automatisk reversering | Ja |
| Push & Go | justerbar |
| Betjening | Programbryter DPS, Programbryteren er integrert i motoren |
| Parameterinnstilling | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programbryter DPS |
| Standard samsvar | DIN 18650, EN 16005 |
