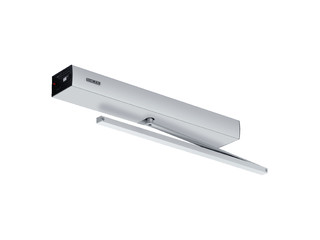

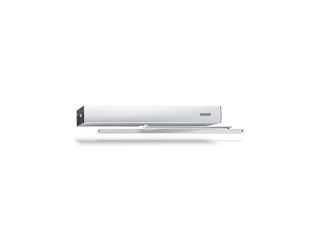

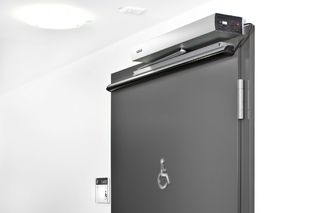

Slagdørsautomatikk Slimdrive EMD-F 1-fløyet * Elektromekanisk slagdørsystem for brann- og røykbeskyttelsesdører med ett dørblad
- Variabelt justerbar lukkestyrke på EN 4-6
- Åpne- og lukkehastigheten kan tilpasses individuelt
- Mekanisk endeslag ved drift uten strøm og elektrisk endeslag som akselererer døren rett før lukket posisjon ved normal drift
- Lavenergifunksjon åpner og lukker døren med redusert hastighet og oppfyller dermed også de strengeste sikkerhetskravene
- Servo-funksjon for motorstøttet manuell åpning av døren
- Vindfang-funksjon regulerer åpning og lukking av to påfølgende dører (sluse)
- Hindringsdeteksjonen stanser åpne- eller lukkeforløpet hvis den støter på et hinder
- Hinderreversering registrerer et hinder og går tilbake til åpningsposisjon
- Push & Go-funksjon utløser drivautomatikken etter et lett trykk på dørbladet
- Drivenheten kan brukes med glideskinne eller standard arm
Bruksområder
- Brann- og røykbeskyttelsesdør
- Høyre og venstre slagdører med én fløy
- Slagdører inntil 1400 mm dørbladbredde eller 230 kg vekt
- Innvendige dører og ytterdører med høy gjennomgangsfrekvens
- Dørbladmontasje og karmmontasje
Produktspesifikasjoner
| Slagdørsautomatikk Slimdrive EMD-F 1-fløyet | |
| Høyde | 70 mm |
| Dybde | 121 mm |
| Dørbladvekt (maks) 1-fløyet | 230 kg |
| Hengselmål (min.-maks.) 2-fløyet | 1500 mm - 2800 mm |
| Dørbladbredde (min - maks.) | 750 mm - 1400 mm |
| Karmdybde (maks.) | 400 mm |
| Døroverslag (maks.) | 30 mm |
| Type drivenhet | Elektromekanisk |
| Åpningsvinkel (maks.) | 130 ° |
| Fjærforstramming | EN4 - EN6 |
| venstre hengslet dør | Ja |
| høyre hengslet dør | Ja |
| Karmmontasje karmside med standard arm | Ja |
| Karmmontasje karmside med rulleskinne | Ja |
| Karmmontasje på hengselsiden med glideskinne | Ja |
| Dørbladmontasje hengselside med rulleskinne | Ja |
| Mekanisk endeslag | Ja |
| Elektrisk endeslag | Ja |
| Elektrisk lukkesekvensregulering | Ja |
| Nettfrakobling | Hovedbryter i motorenhet |
| Signaloverføringsforsinkelse (maks.) | 20 s |
| Driftsspenning | 230 V |
| Nominell effekt | 230 W |
| Strømtilførsel til eksterne forbrukere (24 V DC) | 1000 mA |
| Driftstemperatur | -15 - 50 °C |
| Beskyttelsesklasse | IP20 |
| Driftsart | Av, Automatikk, Alltid åpen, Stengetid, Natt |
| Funksjonstype | Helautomatisk |
| Funksjon automatikk | Ja |
| Funksjon Low Energy | Ja |
| Funksjon Servo | Ja |
| Funksjon Taster | Ja |
| Vindfangfunksjon | Ja |
| Hinderregistrering | Ja |
| Automatisk reversering | Ja |
| Push & Go | justerbar |
| Betjening | Programbryter DPS, Programbryteren er integrert i motoren |
| Parameterinnstilling | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Standard samsvar | DIN 18263-4, DIN 18650, EN 16005 |
| Egnethet som branndør | Ja |
