Åpningsdrift
E 1500 S * Spindelmotor med høy åpne- og lukkehastighet
- Sterk lukkekraft og høy hastighet
- Maks. åpningsbredde på 1000 mm nås på under 60 sekunder
- Robust og korrosjonsbestandig utføring med innebygget endeposisjonsdemping
- For fløybredder over 1200 mm finnes egne syncro- motorsett
- Aluminiumshus for høye krav til design
- Omfattende konsoller gir mulighet for forskjellige typer montering på primære- og sekundære lukkekanter
- Synkrosett uten ekstern styringsenhet
- Godkjent som naturlig røyk- og varmeavtrekk (NRWG) iht. EN 12101-2
Bruksområder
- Tunge vinduer i tak
- Naturlig ventilasjon, røyk- og varmeavtrekksanlegg (RWA), naturlig virkende røyk- og varmeavtrekksenehter (NRWG)
- Bruk i avtrekksluftsystem
- Montering på tre-, plast eller metallvinduer
Monteringssituasjoner for referanseobjekter og videoer

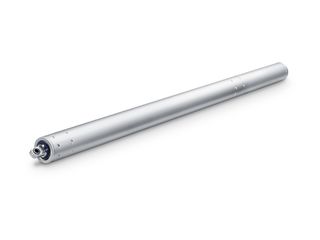

Spindelmotor E 1500 S
Spindelmotor med høy åpne- og lukkehastighet © Nikolaus Grünwald / GEZE GmbH

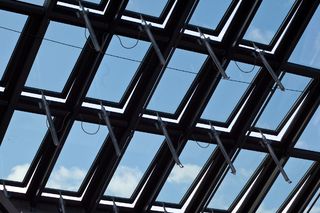

Spindelmotor E 1500 S
Spindelmotor med høy åpne- og lukkehastighet, Innebygd Rheincenter Weil © Michael Eckmann / GEZE GmbH
Produktspesifikasjoner
| E 1500 S | |
| Mål | 50 x 50 mm |
| Åpningshastighet røyk- og varmeavtrekk (RWA) | 16 mm/s |
| Åpningshastighet ventilasjon | 16 mm/s |
| Lukkehastighet (maks.) | 16 mm/s |
| Trykkekraft (maks.) | 1500 N |
| Stengekraft (maks.) | 25000 N |
| Trykkraft | 1500 N |
| Trekkraft | 1500 N |
| Spenning i drift | 24 V ± 25 % |
| Driftsspenning | 24 V DC |
| Strømforbruk | 4 A |
| Strømforbruk | 72 W |
| Gjentagende rippel | 20 % |
| Bruksintervall | 30 % |
| Tilkoblingskabellengde | 3 m |
| Spesiallengde kabel | 5 m, 10 m |
| Minste trådtverrsnitt | 1 mm² |
| Antall ledere | 3 ledere |
| Driftstemperatur | -5 - 75 °C |
| Beskyttelsesklasse | IP54 |
| Verneklasse | III |
| Synkrofunksjon | Ja |
| Type tilleggslåsing | Motorlås |
| Type slagbegrensning | Fabrikksinnstilling |
| Utkobling i endeposisjon åpen | elektronisk |
| Utkobling i endeposisjon lukket | elektronisk |
| Overbelastningsutkobling | Ja |
| Full åpning på 60 sek. | ja, inntil 1000 mm slaglengde |
| NRWG godkjent | Ja |
| NRWG-tilleggsinformasjon | ja, inntil 1000 mm slaglengde |
| Antall synkroniserte drivenheter | 4 |
| Takvindu UTOVERSLÅENDE | Ja |
Nedlasting
E 1500 S / E 3000
LABELLING OBLIGATION:
© GEZE GmbH
Spindelmotor E 1500 S
LABELLING OBLIGATION:
© Nikolaus Grünwald / GEZE GmbH
Spindelmotor E 1500 S
LABELLING OBLIGATION:
© Michael Eckmann / GEZE GmbH
Varianter og tilbehør
* Melding om produktet vises
Produktene nevnt overfor kan variere i form, type, egenskaper og funksjon (design, dimensjoner, tilgjengelighet, godkjenninger, standarder osv.) Avhenging av land. For spørsmål, vennligst kontakt din GEZE-kontaktperson eller send oss en E-Mail .
