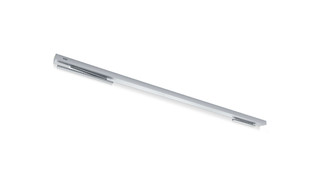

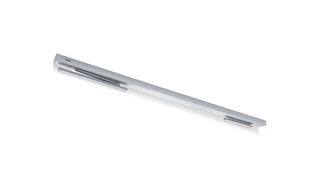

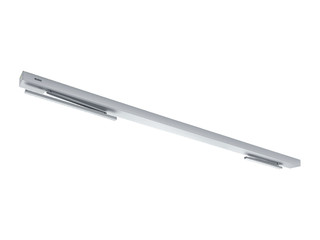

Slagdørsystem Powerturn IS/TS 2-fløyet * Halvautomatisert system med slagdørsautomatikk på aktivt dørblad og lukker på passivt blad
- Smart swingfunksjon for enkel manuell åpning av døren
- Variabelt justerbar lukkestyrke på EN 4-7
- Åpne- og lukkehastigheten kan tilpasses individuelt på aktivt dørblad
- Mekanisk endeslag som akselererer døren rett før lukket stilling
- Den mekaniske koordinatoren holder gangfløyen i venteposisjon til skåtefløyen er lukket
- Lavenergifunksjon åpner døren med redusert hastighet og oppfyller dermed også de strengeste sikkerhetskravene
- Hindringsdeteksjonen stanser åpne- eller lukkeforløpet hvis den støter på et hinder
- Hinderreversering registrerer et hinder og går tilbake til åpnings- eller lukkeposisjon
- Push & Go-funksjon utløser etter manuell betjening av dørhåndtaket drivautomatikken

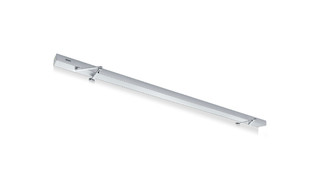

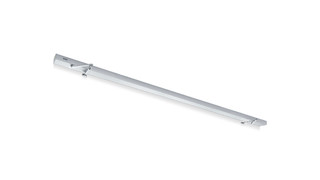

- Systemet er tilgjengelig med glideskinne eller standard arm
- Valgfritt trådløst kretskort for trådløs styring med radiosender
Bruksområder
- To-fløyede høyre- og venstre-slagdører
- Slagdører inntil 3200 båndavstand med arm-montering
- Slagdører inntil 3000 mm båndavstand med glideskinne-montering
- Min. båndavstand 1270 mm, min. bredde på passivt blad 470 mm (avhengig av monteringstype)
- Innvendige dører og ytterdører med høy gjennomgangsfrekvens
- Symmetrisk og asymmetrisk dørdeling mulig
- Karmmontasje på hengsel- og karmside
Monteringssituasjoner for referanseobjekter og videoer

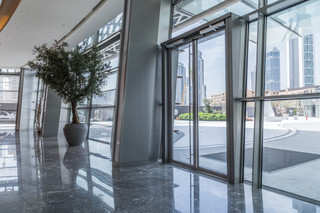

Opera House Dubai
Opera House Dubai, Powerturn © Nicolas Thome / GEZE GmbH
Produktspesifikasjoner
| Slagdørsystem Powerturn IS/TS 2-fløyet | |
| Høyde | 70 mm |
| Dybde | 130 mm |
| Lengde min. | 1270 mm |
| Lengde maks. | 3200 mm |
| Dørbladvekt (maks) 1-fløyet | 600 kg |
| Hengselmål (min.-maks.) 2-fløyet, arm | 1270 mm - 3200 mm |
| Hengselmål (min.-maks.) 2-fløyet, glideskinne | 1380 mm - 3000 mm |
| Dørbladbredde (min - maks.) | 470 mm - 1600 mm |
| Karmdybde (maks.) | 160 mm |
| Type drivenhet | Elektromekanisk |
| Åpningsvinkel (maks.) | 136 ° |
| Fjærforstramming | EN1 - EN7 |
| venstre hengslet dør | Ja |
| høyre hengslet dør | Ja |
| Karmmontasje karmside med standard arm | Ja |
| Karmmontasje på hengselsiden med glideskinne | Ja |
| Mekanisk endeslag | Ja |
| Elektrisk endeslag | Ja |
| Elektrisk lukkesekvensregulering | Ja |
| Mekanisk koordinator | Ja |
| Nettfrakobling | Hovedbryter i motorenhet |
| Signaloverføringsforsinkelse (maks.) | 10 s |
| Driftsspenning | 230 V |
| Nominell effekt | 200 W |
| Strømtilførsel til eksterne forbrukere (24 V DC) | 1200 mA |
| Driftstemperatur | -15 - 50 °C |
| Beskyttelsesklasse | IP30 |
| Driftsart | Automatikk, Natt, Alltid åpen, Stengetid, Av |
| Funksjonstype | Helautomatisk |
| Funksjon automatikk | Ja |
| Funksjon Low Energy | Ja |
| Funksjon Smart swing | Ja |
| Funksjon Servo | Ja |
| Funksjon Taster | Ja |
| Hinderregistrering | Ja |
| Automatisk reversering | Ja |
| Push & Go | justerbar |
| Betjening | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programbryter DPS |
| Parameterinnstilling | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Standard samsvar | DIN 18650, EN 1158, EN 16005 |
| Integrert røykutløserbryter | Ja |
