Slimdrive EMD-F * Elektromekanisk døråpner for en-fløyede røyk- og branndører
- Variabelt justerbar lukkestyrke på EN 4-6
- Åpne- og lukkehastigheten kan tilpasses individuelt
- Mekanisk endeslag ved drift uten strøm og elektrisk endeslag som akselererer døren rett før lukket posisjon ved normal drift
- Lavenergifunksjon åpner og lukker døren med redusert hastighet og oppfyller dermed også de strengeste sikkerhetskravene
- Servo-funksjon for motorstøttet manuell åpning av døren
- Hindringsdeteksjonen stanser åpne- eller lukkeforløpet hvis den støter på et hinder
- Hinderreversering registrerer et hinder og går tilbake til åpningsposisjon
- Push & Go-funksjon utløser drivautomatikken etter et lett trykk på dørbladet

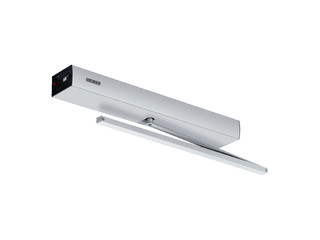

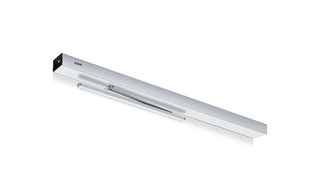

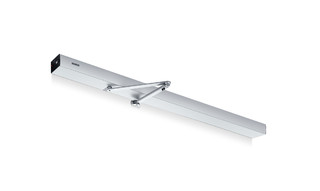

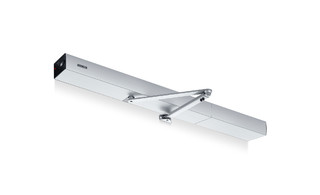

- Drivenheten kan brukes med glideskinne eller standard arm
- Det kan kobles til en brann- og røykmelder som gir signal til å lukke døren i tilfelle brann
- Fri parameterinnstilling av inn- og utganger for forskjellige funksjoner
- Kan kobles til og kan integreres med åpen standard (BACnet) i bygningsautomatiseringen
Bruksområder
- Brann- og røykbeskyttelsesdør
- Hold-åpen-system med integrert låsing- vær obs. på landsspesifikke krav.
- Høyre og venstre slagdører med én fløy
- Slagdører inntil 1400 mm dørbladbredde eller 230 kg vekt
- Innvendige dører og ytterdører med høy gjennomgangsfrekvens
- Dørbladmontasje og karmmontasje
Monteringssituasjoner for referanseobjekter og videoer
Slagdørsautomatikk Slimdrive EMD-F på Medicus Clinic in Wrocławiu, Polen
Elektromekanisk svingdør til 1-fløyet brann- og røykbeskyttelsesdør med mekanisk endeslag ved kontinuerlig drift og elektrisk endeslag ved normal drift, som akselererer døren rett før lukket stilling og hindringsdeteksjon ved berøring og stopper åpnings- eller lukkingsprosessen. © Fotografia Maciej Lulko / GEZE GmbH
Slagdørsautomatikk Slimdrive EMD-F-IS på Medicus Clinic in Wrocławiu, Polen
‘Elektromekaniske svingedørsystem for tofløyede dører og røykbeskyttelsesdører med koordinator og integrert røykbryter © Fotografia Maciej Lulko / GEZE GmbH
Svingdørsystem Slimdrive EMD-F på Medicus Clinic in Wrocławiu, Polen
Elektromekanisk svingdør til 1-fløyet brann- og røykbeskyttelsesdør med mekanisk endeslag ved strømløs drift og elektrisk endeslag ved normal drift som akselererer døren kort tid før lukket stilling © Fotografia Maciej Lulko / GEZE GmbH
Svingdørsystem Slimdrive EMD-F-IS på Medicus Clinic in Wrocławiu, Polen
Elektromekaniske roterende dørsystem for tofløyede dører og røykbeskyttelse med koordinator, hinderdetektering, hinderreversering og Push & Go-funksjon. © Fotografia Maciej Lulko / GEZE GmbH

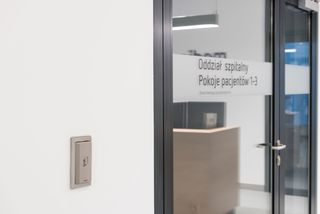

Trykknapp for Slimdrive EMD-F svingdør-drivenhet IS
Trykknapper for svingdøren til Slimdrive EMD-F IS in Medicus Clinic i Wrocławiu, Polen © Fotografia Maciej Lulko / GEZE GmbH
Produktspesifikasjoner
| Slimdrive EMD-F | |
| Dørbladvekt (maks) 1-fløyet | 230 kg |
| Dørbladbredde (min - maks.) | 750 mm - 1400 mm |
| Karmdybde (maks.) | 400 mm |
| Døroverslag (maks.) | 30 mm |
| Type drivenhet | Elektromekanisk |
| Åpningsvinkel (maks.) | 130 ° |
| venstre hengslet dør | Ja |
| høyre hengslet dør | Ja |
| Karmmontasje karmside med standard arm | Ja |
| Karmmontasje karmside med rulleskinne | Ja |
| Karmmontasje på hengselsiden med glideskinne | Ja |
| Dørbladmontasje karmside med rulleskinne | Nei |
| Dørbladmontasje hengselside med rulleskinne | Ja |
| Dørbladmontering hengselside med standard arm | Nei |
| Mekanisk endeslag | Ja |
| Elektrisk endeslag | Ja |
| Nettfrakobling | Hovedbryter i motorenhet |
| Signaloverføringsforsinkelse (maks.) | 20 s |
| Driftsspenning | 230 V |
| Nominell effekt | 230 W |
| Strømtilførsel til eksterne forbrukere (24 V DC) | 1000 mA |
| Driftstemperatur | -15 - 50 °C |
| Luftfuktighet ikke kondenserende (maks.) | 95 % |
| Beskyttelsesklasse | IP20 |
| Driftsart | Automatikk, Alltid åpen, Natt, Av, Stengetid |
| Funksjon automatikk | Ja |
| Funksjon Low Energy | Ja |
| Funksjon Servo | Ja |
| Hinderregistrering | Ja |
| Automatisk reversering | Ja |
| Push & Go | justerbar |
| Betjening | Programbryteren er integrert i motoren, Programbryter DPS, Programbryter MPS |
| Parameterinnstilling | Serviceterminal ST 220, Programbryter DPS, GEZEconnects (PC + Bluetooth) |
| Standard samsvar | DIN 18263-4, DIN 18650, EN 16005 |
| Egnethet som branndør | Ja |
